  非破壊検査

  内部欠陥などの解析

•

  測定・比較

  寸法測定、3D設計データと
  測定データを比較

•

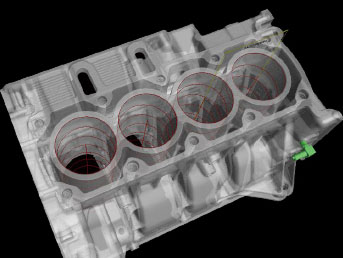

  3Dデータ化

  撮影データを
  STLデータへ出力

•

  01

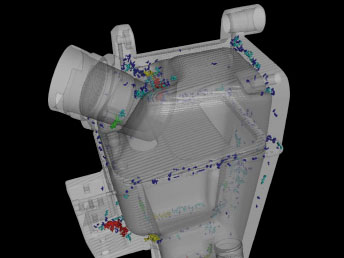

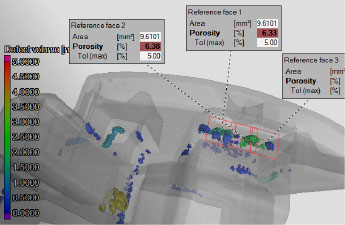

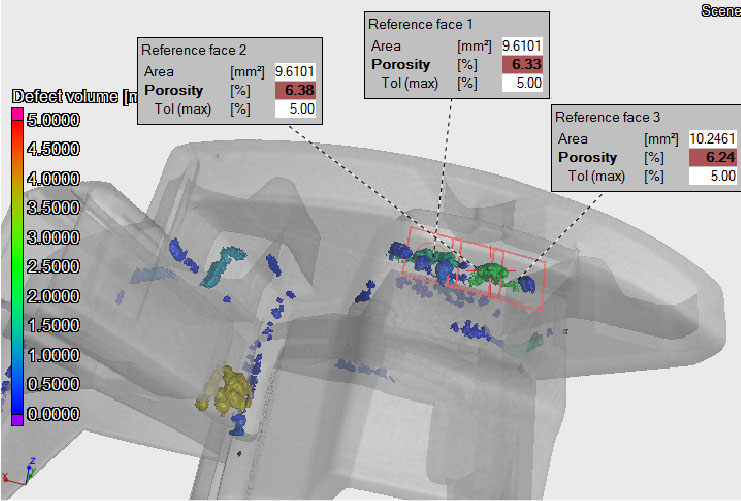

  欠陥解析

  XYZの座標情報を用いて、欠陥の体積表示することができます。その大きさをカラーマップで表示し、ワーク内の欠陥の分布が直感的に視認できます。

•

  02

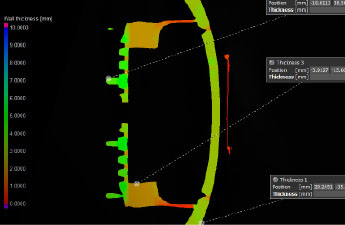

  肉厚解析

  試験品全体の肉厚を測定することができます。厚みをカラーマップで表示します。

•

  03

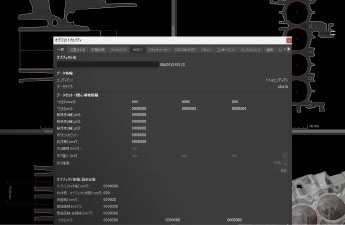

  充填率評価

  3Dプリンタ造形品などで求められる充填率の評価をすることができます。

•

  04

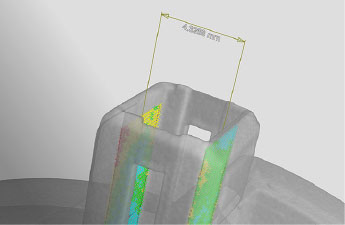

  座標測定

  撮像データを用いて、さまざま測定が可能です。（例：距離、角度、真円度、同軸度、直径平行度、平面度など）

•

  05

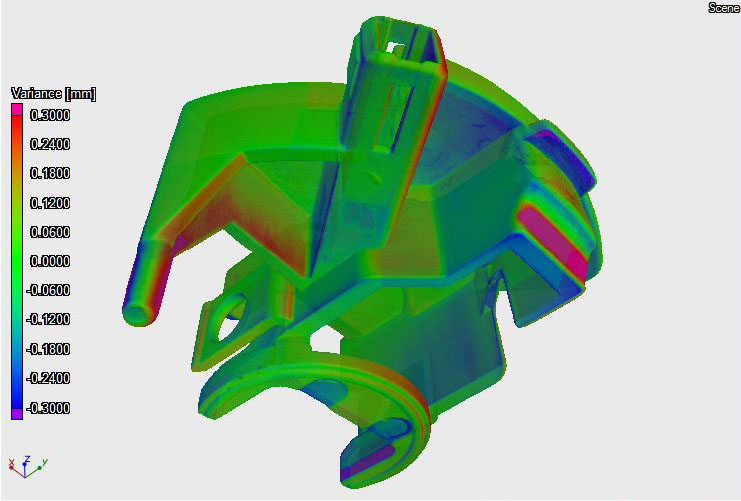

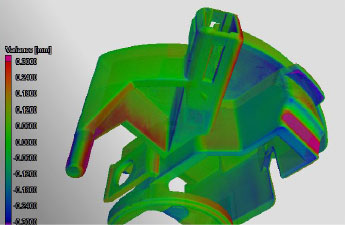

  設計値・実測値比較

  測定した試験品のCTデータを設計データ（3D CADデータ）と比較することにより、3D形状評価ができます。全体の変位量をカラーマップで表示が可能。

•

  06

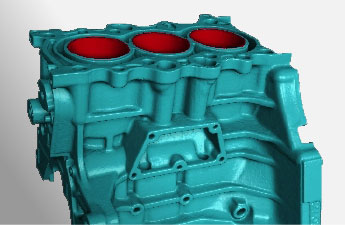

  STLデータへのアウトプット

  撮像データをSTLデータへ変換することができます。STLを使用したCAEソフトウェアへインポートし、さまざまな解析にご使用可能です。

•

  結果レポート

  検査結果をレポート形式で
  納品します。

  データ形式

  PDF
•

  画像データ

  断面画像を納品します。

  データ形式

  jpg / tiff / bmp
•

  撮像データ

  CTスキャンしたデータを
  納品します。

  データ形式

  vgl *
•

  3Dデータ

  スキャンデータを3Dデータ
  に出力して納品します。

  データ形式

  STL

* vglファイルをご覧いただくには、ボリュームグラフィックス社製ソフトウェアが必要です。無償版（myVGL）も提供されています。

• お悩み
  ご相談例❶

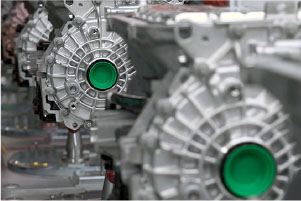

  開発品の量産化を視野に入れ、
  インラインにおける最適な装置・検査方法も同時に検討したい。


  マークテックのご提案例



  開発から量産化までを
  トータルサポート





  量産化で必要とされるサイクルタイムや検出条件などをヒアリングの上、最適な検査方法・検査装置をご提案します。（当社ではX線CT装置のほか、さまざまな検査装置の販売も行っております）
• お悩み
  ご相談例❷

  海外現地でX線CT装置の
  受託検査を実施したいが、
  どこに相談をすればよいか
  分からない。


  マークテックのご提案例



  タイで受託検査
  サービス提供



  当社子会社（タイ）にて同様の受託検査サービスのご利用ができ、日本人スタッフも常駐しております。その他地域でもご相談をお受けしておりますので、お気軽にお問い合わせください。
• お悩み
  ご相談例❸

  X線CTスキャンを用いた
  検査・測定以外にも
  相談したいことがある。


  マークテックのご提案例



  検査・測定に関する
  トータル提案が可能

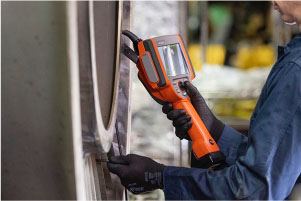

  X線CT装置で解析できる内部欠陥の検査はもちろん、表面の開口欠陥の検査や硬さ試験、内視鏡検査など、幅広いラインナップでお客様の課題を解決いたします。
