製品説明
量産品などの大量に検査する場合は、磁粉探傷装置を導入することが一般的です。
強磁性体（鉄など）の鋳造品・鍛造品を対象に、お客様のご要望にあった装置をご提案することが可能です。
製品詳細
磁粉探傷装置（一般産業向け）
磁粉探傷装置（鉄鋼産業向け）

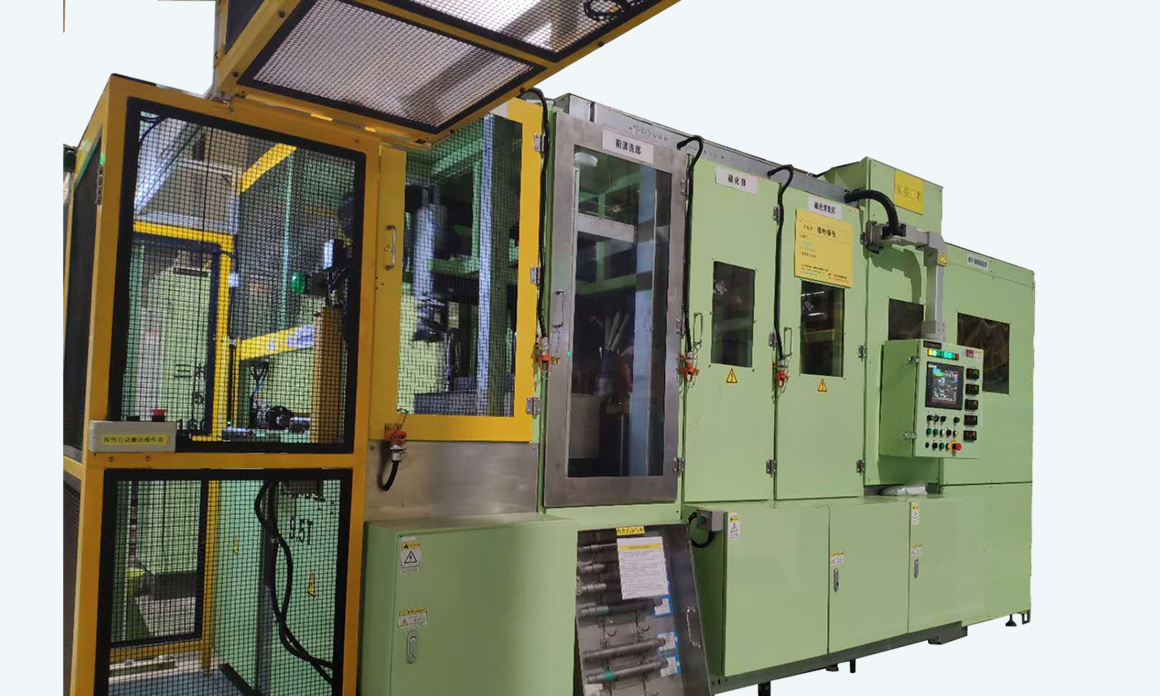

自動車部品全自動磁粉探傷装置
特徴
- 磁粉液評価装置の採用により、磁粉液の管理が一定となるため、検査条件が一定になります。
- 画像処理の採用により、合否判定が一定となるため、ヒューマンエラーを防止することが可能です。
- 三極コイルの採用により、走間・非接触の検査が可能となるため、検査工数を低減可能です

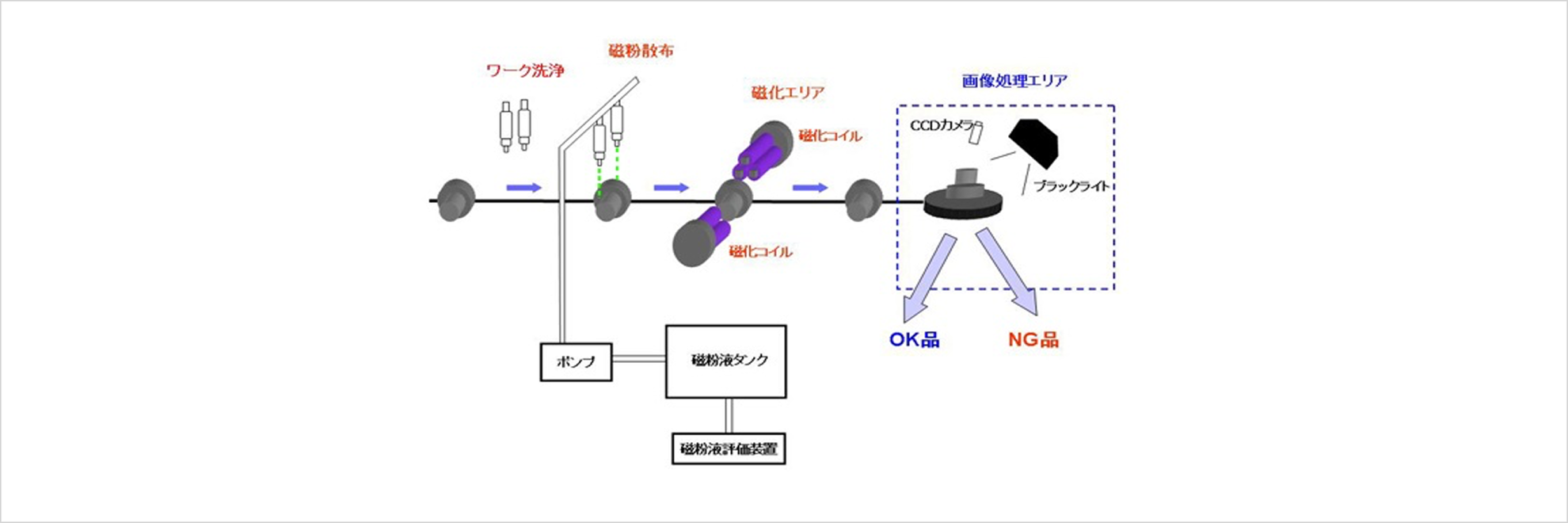

探傷工程イメージ

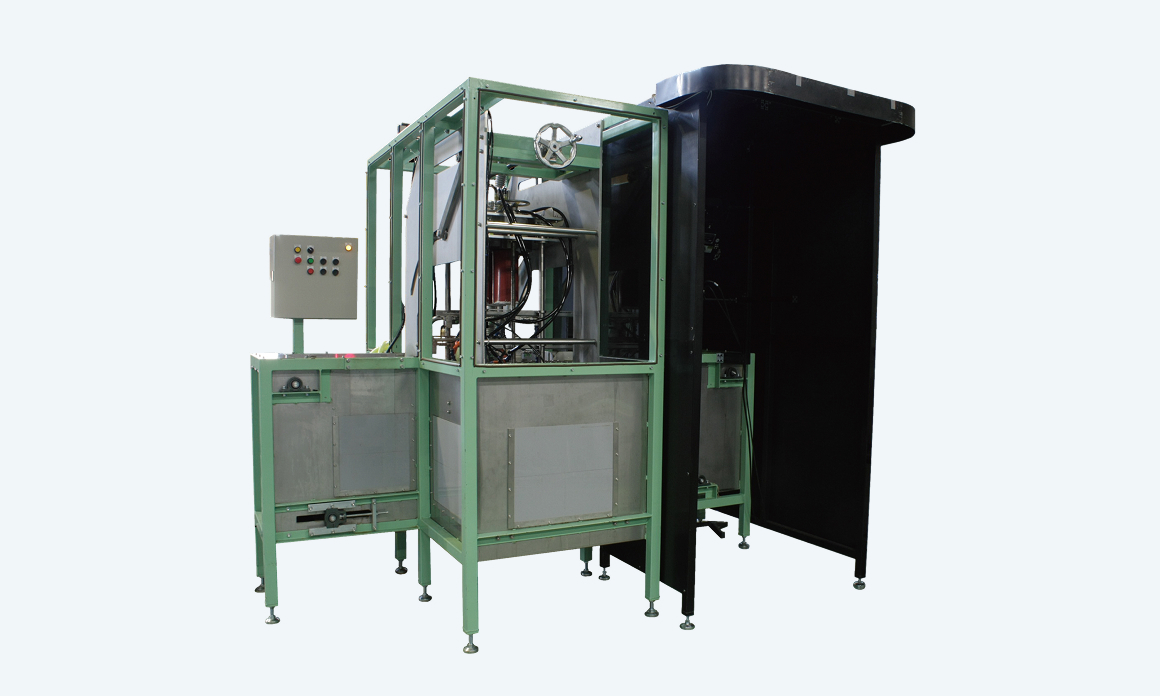

三極コイル磁粉探傷装置
特徴
- 三極コイルにより回転磁界を発生させ、一度に長手方向（L）と周方向（T）のきずを探傷できます。
- 非接触で探傷を行うため、検査ワークをきずつけるスパークは発生しません。
- 走間式の磁化方法であるため、サイクルタイムの大幅な短縮が可能です。
- 各検査部品に合せた探傷システムの設計製作が可能です。

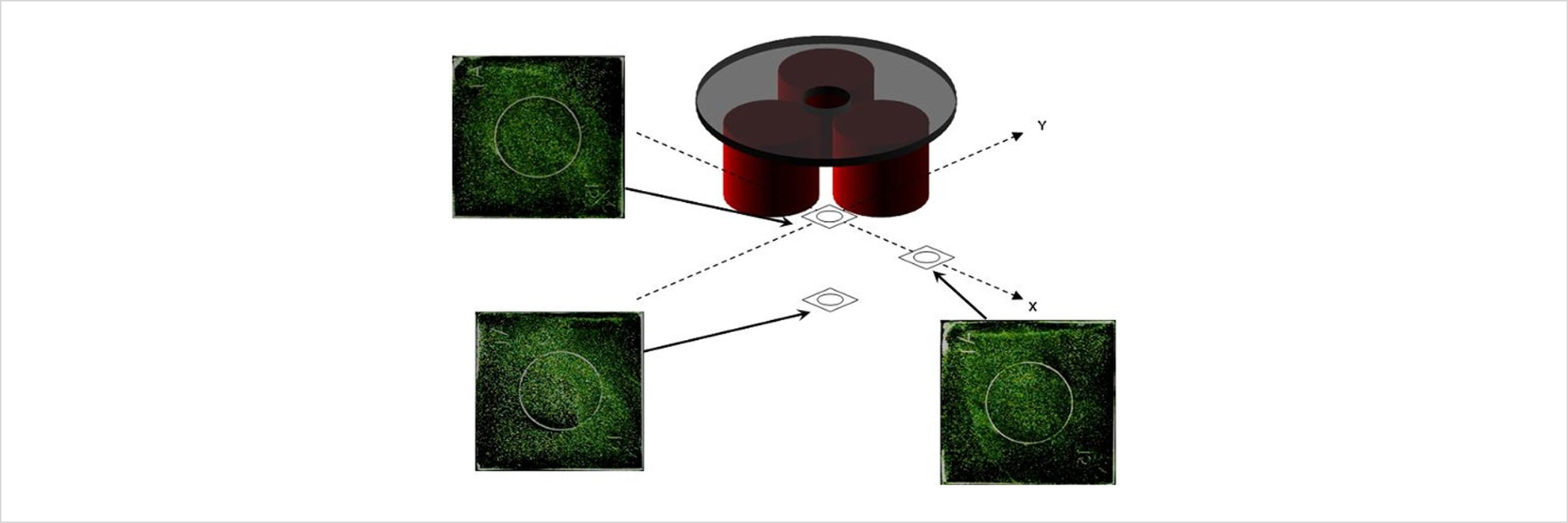

イメージ図
水平湿式型磁粉探傷装置
単一磁化方式（SUAシリーズ）
単一方向のきずを検出します。
| 型式 | SUA-35 | SUA-66 | SUA-138-A | SUA-244-B |
|---|---|---|---|---|
| 電極間隔 | 350mm | 660mm (26inch) | 1380mm (54inch) | 2440mm (96inch) |
| 磁化電流 (電流値MAX) | AC1000A・DC500A (単相半波整流) | AC2500A・DC1500A (単相半波整流) | AC2500A・DC6000A (3相全波整流) | |
| 磁化通電時間 | 0.1 ～ 3秒（タイマー設定） | 0.1 ～ 3秒（タイマーフリー切替有り） | ||
| 脱磁方式 | – | – | AC電流減衰 約5秒 | AC・DC電流減衰 AC5秒・DC:30秒 |
| コイル | 補助コイルφ150mm | φ300mmコイル据付型 | ||
| コイル磁化力 | AC6000AT DC3000AT | AC15000AT DC9000AT | AC15000AT DC36000AT | |
| 約30A | 約150A | 約250A | 約350A | |
| 装置・寸法 | W820×D1300×H1340mm | W1400×D1300×H2200mm | W2200×D1300×H2200mm | W3250×D1300×H2200mm |
| ブラックライト （E-40L） | 1台 | 1台 | 2台 | 3台 |
※磁化電流値の表示は、AC＝実効値、DC＝平均値となります。
複合磁化方式（SUBシリーズ）
磁化方向を自動的に切替ながら探傷を行い、全方向のきずを同時に検出可能です。
| 型式 | SUB-66 |
|---|---|
| 電極間隔 | 660mm（26inch） |
| 磁化電流の種類 | AC+AC、AC+DC（単相半波整流）、DC（単相半波整流）＋DC（単相半波整流） |
| 最大磁化電流 | AC2500A、DC1500A（単相半波整流） |
| 磁化通電時間 | 0.1秒～ 3秒（タイマー設定） |
| 磁化方式 | 2回路方式（軸通電法＋コイル法） |
| 脱磁方式 | |
| 電源入力 | AC3相200／220V 50／60Hz 約150A |
| 装置・寸法 | W1500×D1300×H2200mm |
| ブラックライト（E-40L） | E-40L（1台） |
※磁化電流値の表示は、AC＝実効値、DC＝平均値となります。

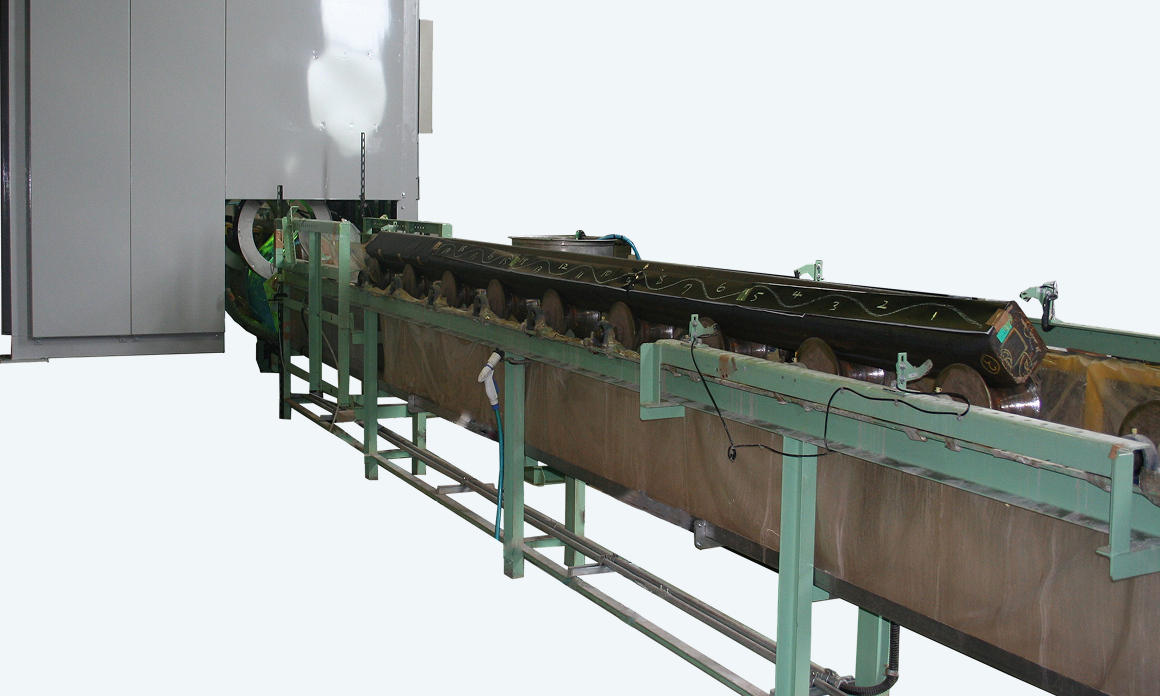

全自動磁粉探傷装置 スーパーラインマグナ
特徴
- 画像処理装置とマーキング装置が組み込まれた全自動磁粉探傷装置です。
- 長手方向(L)、周方向(T)のきずを同時に検出し、検査の効率化を実現。
- きずマップデーターはビレットを長手方向(L)100mm、周方向(T)20mm単位で分割して出力します。
- 探傷速度は、標準40m/min（最大60m/min）まで可能です。

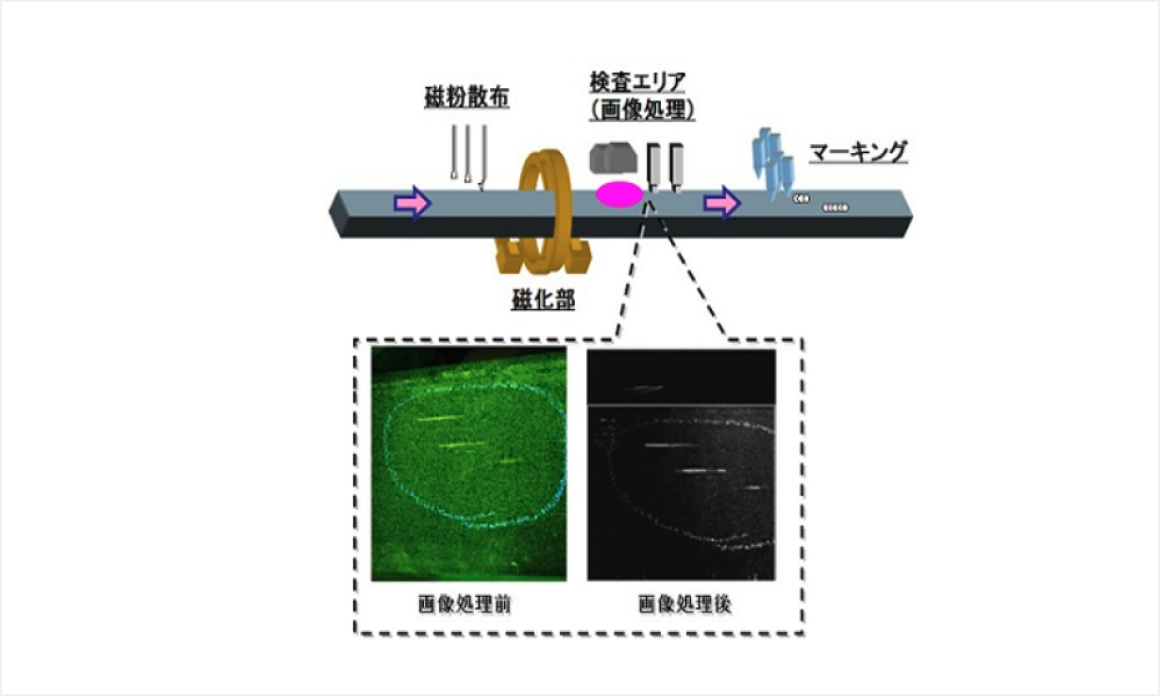

探傷工程イメージ

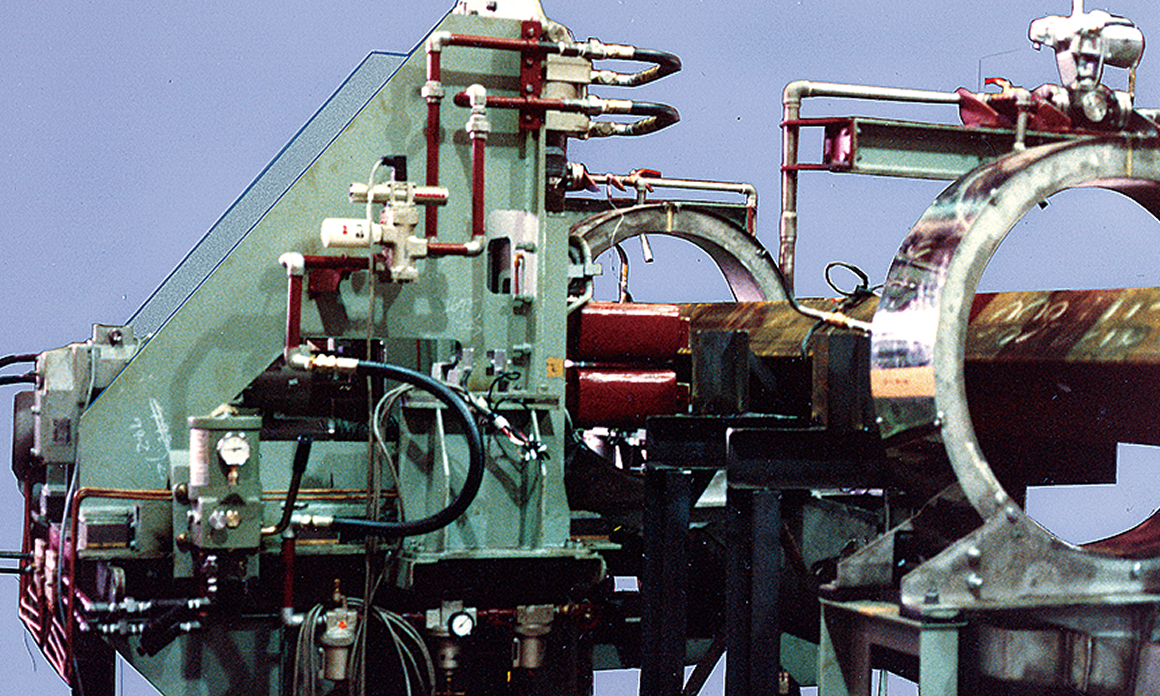

ビレット向け磁粉探傷装置 ラインマグナ
特徴
- ビレット表面のきずを搬送中に検査できるため、設置スペースをとらず設備費用が削減可能。
- 4面同時検査ができ、2名の検査員で検査が可能。
- 複合磁化により長手方向（L）、周方向（T）のきずを同時に探傷するため、効率的な検査が可能。

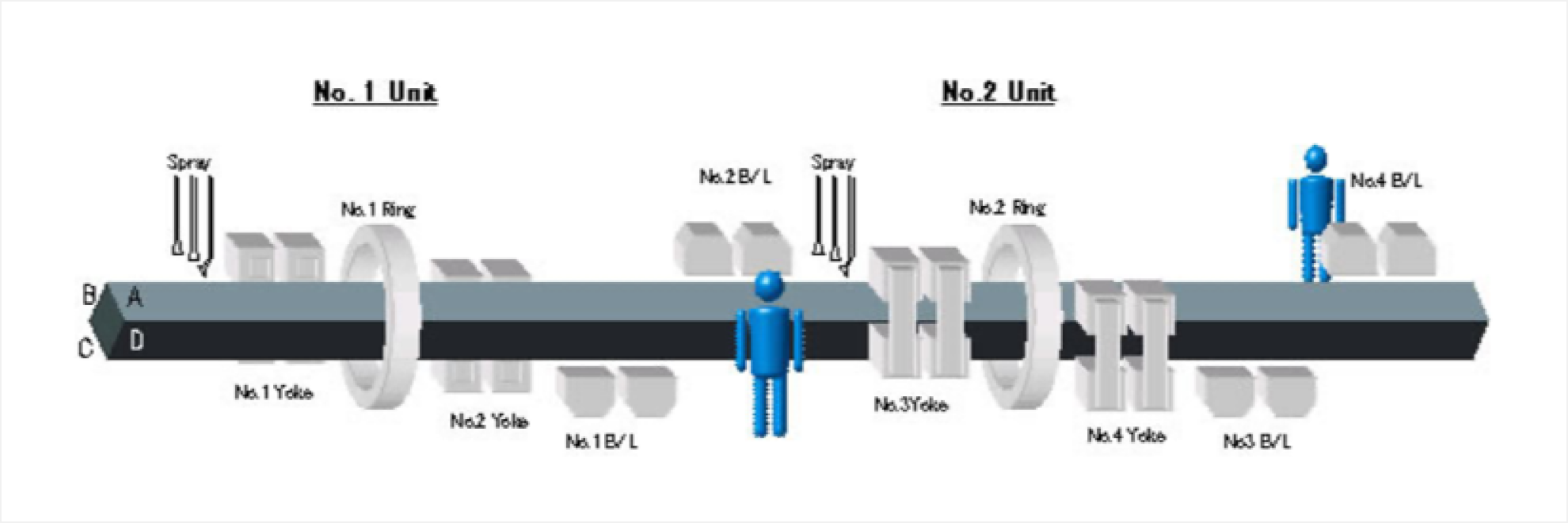

探傷工程イメージ

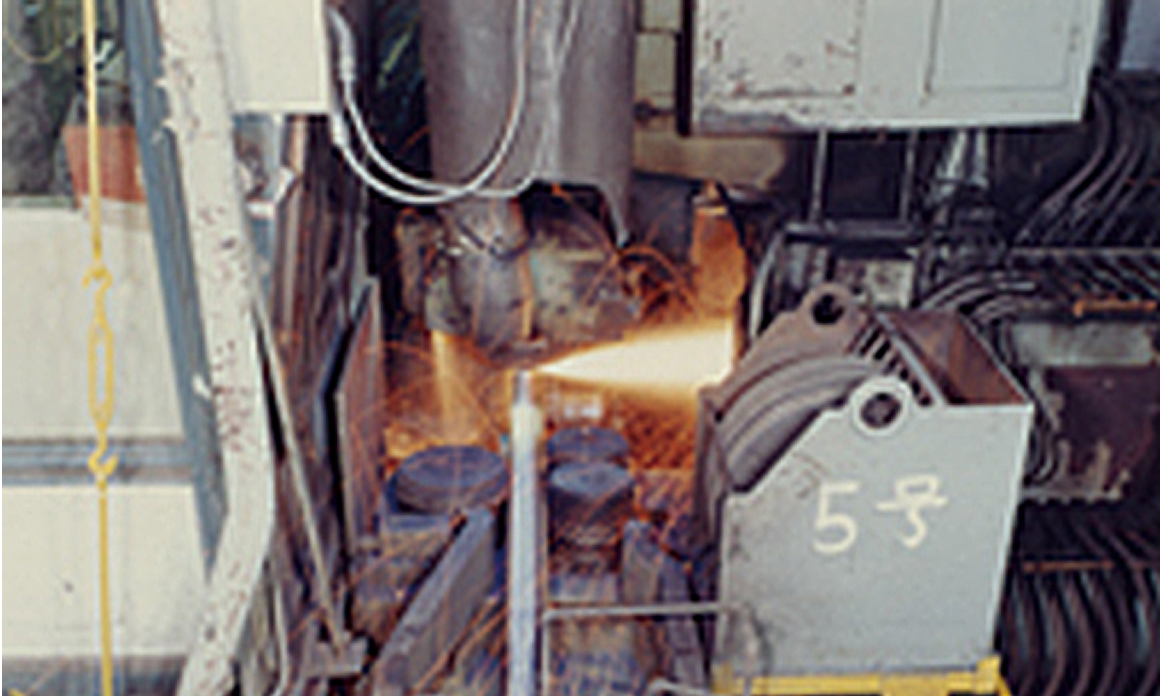

ビレットグラインダーマグナ BGM
特徴
- 本装置は、磁粉探傷装置ときず取り装置（グラインダー）を組み合わせて使用致します。
- 極間コイルにより走間および非接触で磁化し、長手方向（L）の欠陥を検出する装置です。貫通コイルを組み合わせる事により、長手方向（L）と周方向（T）の欠陥を検出することが可能で、特にコーナー部のヘゲきず等の検出に効果的です。
その他の磁粉探傷試験製品
- 蛍光磁粉
- 非蛍光磁粉
- 水溶性磁粉分散剤
- 磁粉分散油
- 水溶性防錆剤
- 水溶性消泡剤
スーパーマグナ
磁粉探傷剤のスタンダード。 さまざまな種類の製品を ラインナップし、用途にあった 最適なご提案が可能です。
