漏洩検査の試験方法
漏洩検査に関して油漏れや水漏れ、エアー漏れなど、さまざまな種類があります。
当社では用途にあわせた漏洩検査剤のご提案が可能です。
油漏れ試験の漏洩検査剤
スーパートレーサー OL-200Ⅱ《超高濃度》 / スーパートレーサー FT-32 / リークチェック WB・A
水漏れ試験の漏洩検査剤
スーパーグロー DF-300 Liquid
エアー漏れ試験の漏洩検査剤
スーパーバブル TR-1 / TR-1C
製品ラインナップと使用方法
漏洩検査・発泡漏れ検査の製品は下記の3つの用途からからお選びいただけます。
油漏れ検査
水漏れ検査
エアー漏れ検査

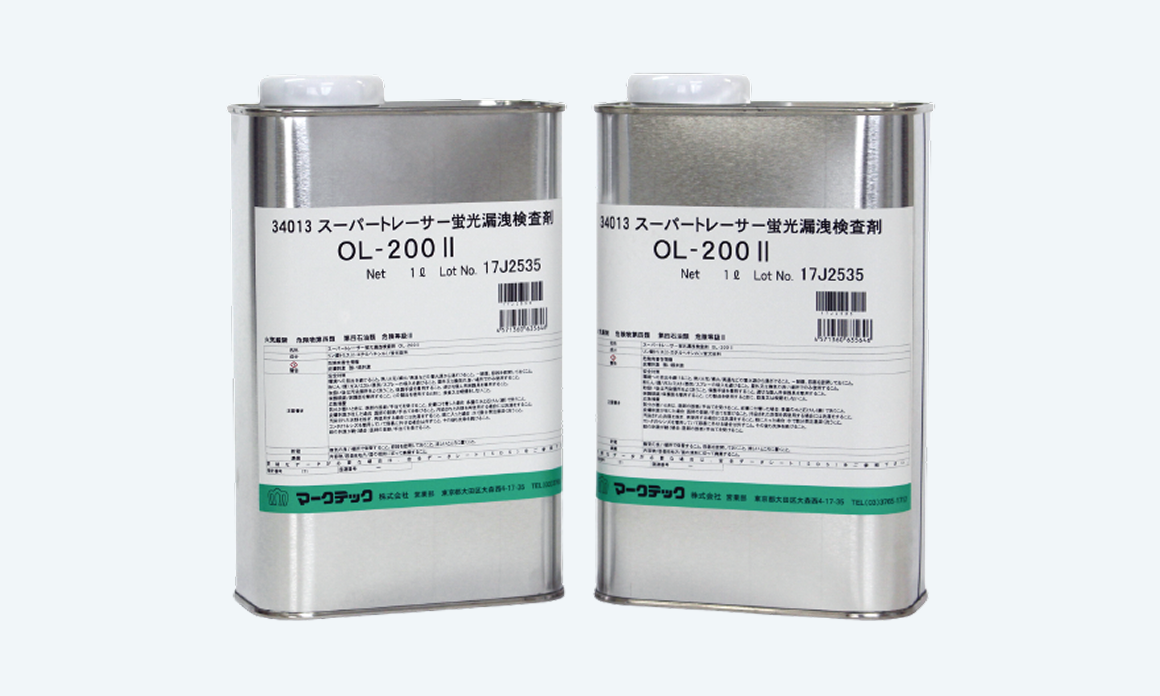

スーパートレーサー OL-200Ⅱ《超高濃度》
特徴
- 油に希釈して使用する蛍光漏洩検査剤
- 取り扱いが簡単で微量な漏れも見逃すことなく、容易に発見可能
- 作動機械、パッキン類への影響が少ない
- 油圧設備の適切な管理が可能
用途
- 油圧機器
- 大型タンク類
- 配管
使用方法
STEP
油圧機器に使用している 作動油等にOL-200Ⅱを 0.1～0.2％になるよう希釈し、 かくはんしてください。
STEP
機械を運転して、混合油が全体に循環するようにします。
STEP
紫外線探傷灯(ブラックライト)で紫外線を照射して、 循環経路をたどってください。漏洩箇所があれば 蛍光を発するため、微量な漏れも容易に発見できます。
※紫外線探傷灯は、当社製品のスーパーライトD-10Lが便利です。

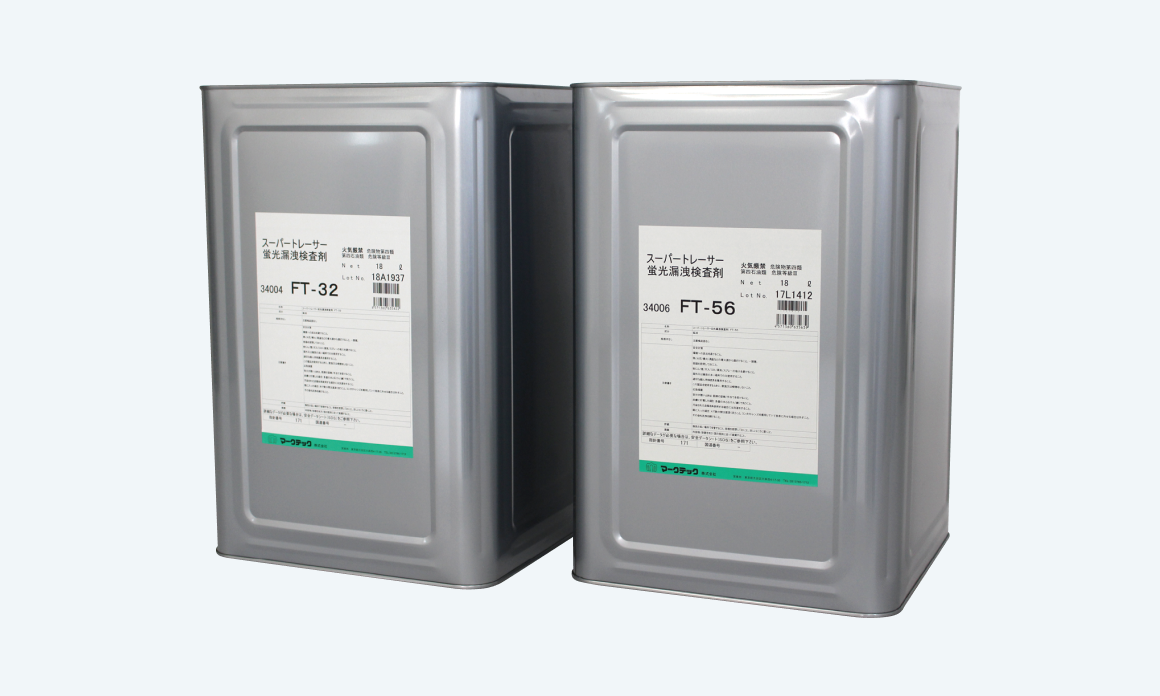

スーパートレーサー FT-32 / FT-56
特徴
- 油に希釈して使用する蛍光漏洩検査剤
- タービン油の粘度変化が少ない
- FT-32はISO VG32タービン油の粘度に合わせたタイプ
- FT-56は旧ISO VG56相当タービン油の粘度に合わせたタイプ
用途
- 油圧機器
- 大型タンク類
- 配管
使用方法
STEP
油圧機器に使用している 作動油等にOL-200Ⅱを 0.1～0.2％になるよう希釈し、 かくはんしてください。
STEP
機械を運転して、混合油が全体に循環するようにします。
STEP
紫外線探傷灯(ブラックライト)で紫外線を照射して、 循環経路をたどってください。漏洩箇所があれば 蛍光を発するため、微量な漏れも容易に発見できます。
※紫外線探傷灯は、当社製品のスーパーライトD-10Lが便利です。
紫外線探傷灯 ( ブラックライト)
スーパーライト D-10L
- LED採用、瞬時点灯可能
- 広い範囲で高強度 中心強度4,050μW/c㎡ (照射距離381mm)
- ピーク波長 365nm JIS準拠
乾電池式LED ブラックライト UV-９L
- LED採用、瞬時点灯可能
- コンパクトかつ最軽量70g (サイズΦ31mm×L98mm)
- 単4電池×3本 連続5時間点灯可能

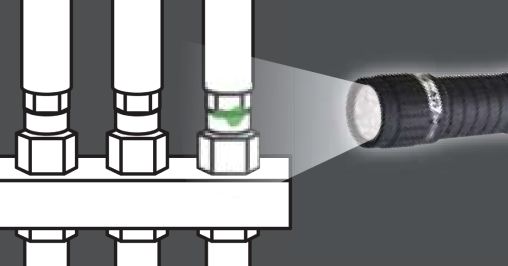

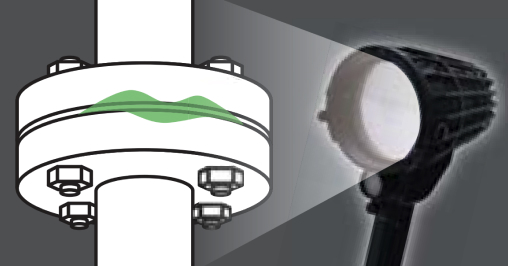

検査イメージ（スーパートレーサー OL-200Ⅱ/FT-32 / FT-56 スーパーグロー DF-300 Liquid）
※製品により発現する蛍光色は異なります。
リークチェック WB・A
特徴
- 粉体の粒子が細かいため、塗膜が鮮明で油漏れ部分とのコントラストが良好
- 除去性が良いため、検査終了後に軽く拭くか、エアブローだけで除去が可能
- 溶剤の乾燥が早いため、冬場や高湿度の場所でも効率良く検査可能
- 金属に対する腐食性が低い
- エアゾール：1缶での塗布面積は約3.5m2
用途
- パワーステアリング
- ミッションケース
- トランス
- スクラッチケース
- エンジン
- 油圧ユニット
使用方法
STEP
検査したい場所をウエス等で綺麗に 拭き取り、異物を除去してください。
STEP
WB・Aを均一に吹き付けて、5分以上 放置してください。
STEP
油が出てくるとその部分だけ色が 変わります。（油漏れ量が少ない 場合、長時間放置してください。）
STEP
検査終了後はウエスで軽く拭き取るか、 エアー（0.6MPa以上）で吹き飛ばして 粉を取り除いてください。

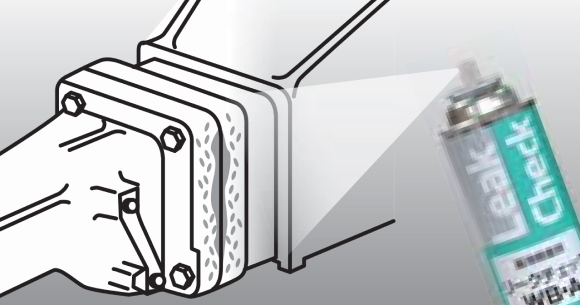

検査イメージ
漏洩検査剤・発泡漏れ検査剤の製品情報は
カタログからもご確認いただけます。

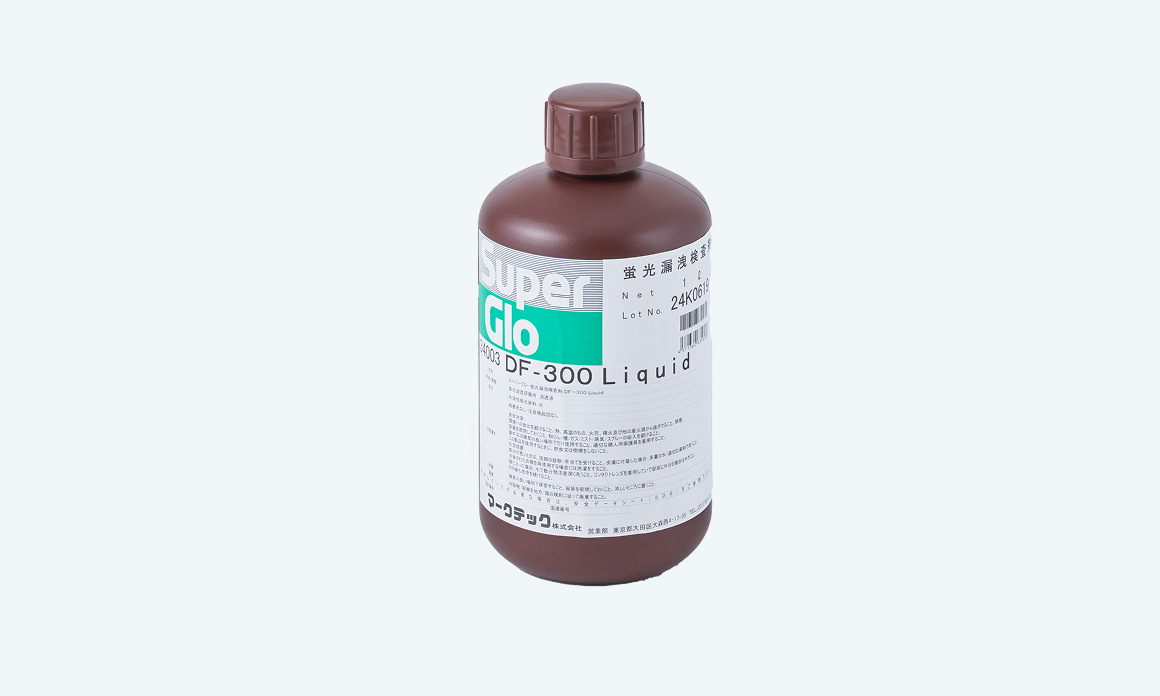

スーパーグロー DF-300 Liquid
特徴
- 水に希釈して使用する水溶性蛍光漏洩検査剤
- 紫外線探傷灯（ブラックライト）で紫外線を照射 することにより、容易に漏洩箇所の特定が可能
- 消防法非該当であるため指定数量などの制限なし
用途
- 自動車ボディーのシャワーテスト
- タンク類の水漏れテスト
- 復水器細管の漏れテスト
使用方法
STEP
水にDF-300 Liquidを0.005～0.1％になるよう希釈し、 かくはんしてください。
STEP
希釈した水溶液を試験品にいれたまま、放置してください。
※放置時間は貫通箇所の大小により異なります。
※試験品を加圧できる場合は、加圧により検査 時間を短縮できます。
STEP
外側から紫外線探傷灯（ブラックライト）で照射する と、漏洩箇所が蛍光色を発し容易に発見できます。
※紫外線探傷灯は、当社製品のスーパーライトD-10Lが便利です。
※自動車ボディーのシャワーテストは、自動車ボディに散布して内側 から紫外線探傷灯（ブラックライト）で紫外線を照射すると漏洩箇所が 蛍光色を発するため、微量な漏れも容易に発見できます。
紫外線探傷灯 ( ブラックライト)
スーパーライト D-10L
- LED採用、瞬時点灯可能
- 広い範囲で高強度 中心強度4,050μW/c㎡ (照射距離381mm)
- ピーク波長 365nm JIS準拠
乾電池式LED ブラックライト UV-９L
- LED採用、瞬時点灯可能
- コンパクトかつ最軽量70g (サイズΦ31mm×L98mm)
- 単4電池×3本 連続5時間点灯可能
検査イメージ（スーパートレーサー OL-200Ⅱ/FT-32 / FT-56 スーパーグロー DF-300 Liquid）
※製品により発現する蛍光色は異なります。
漏洩検査剤・発泡漏れ検査剤の製品情報は
カタログからもご確認いただけます。

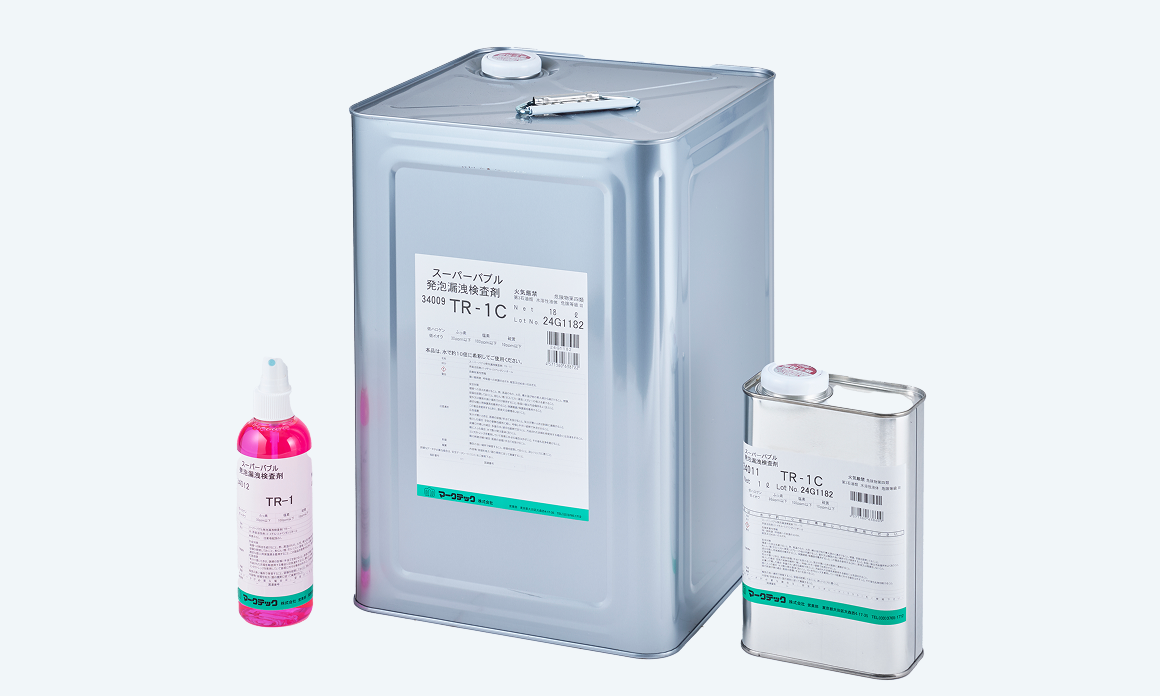

スーパーバブル TR-1 / TR-1C
特徴
- 発泡性が良く、適度な消泡性
- 適度な粘性があるため傾斜面でもOK
- JIS-Z-2329「発泡漏れ試験方法」に基づく 発泡試験片BL30を用い、圧力４×１０３Paにて発泡確認
- 試験体に腐食等の悪影響はナシ ※低イオウ、低ハロゲン（S:10ppm以下、Cl:100ppm以下、F:30ppm以下）
用途
- ガス配管
- コンプレッサ
- バルブ
- 溶接部
使用方法
STEP
TR-1を試験箇所に塗布してください。
※TR-1C(原液)の場合は10倍の水に希釈して使用 してください。
STEP
容器を加圧または減圧してください。 発泡により漏れが容易に発見できます。

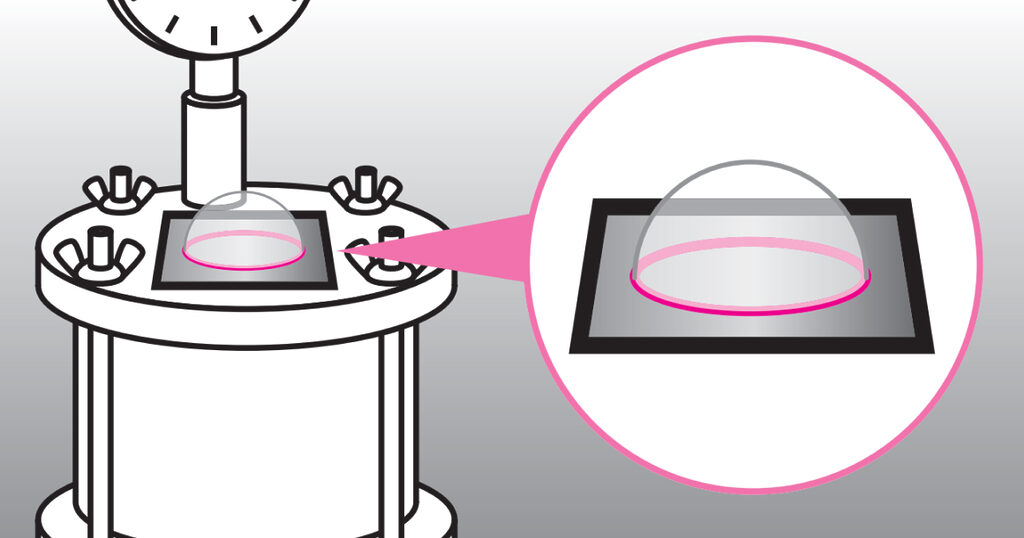

検査イメージ
漏洩検査剤・発泡漏れ検査剤の製品情報は
カタログからもご確認いただけます。
