渦電流探傷試験

渦電流探傷試験の試験方法

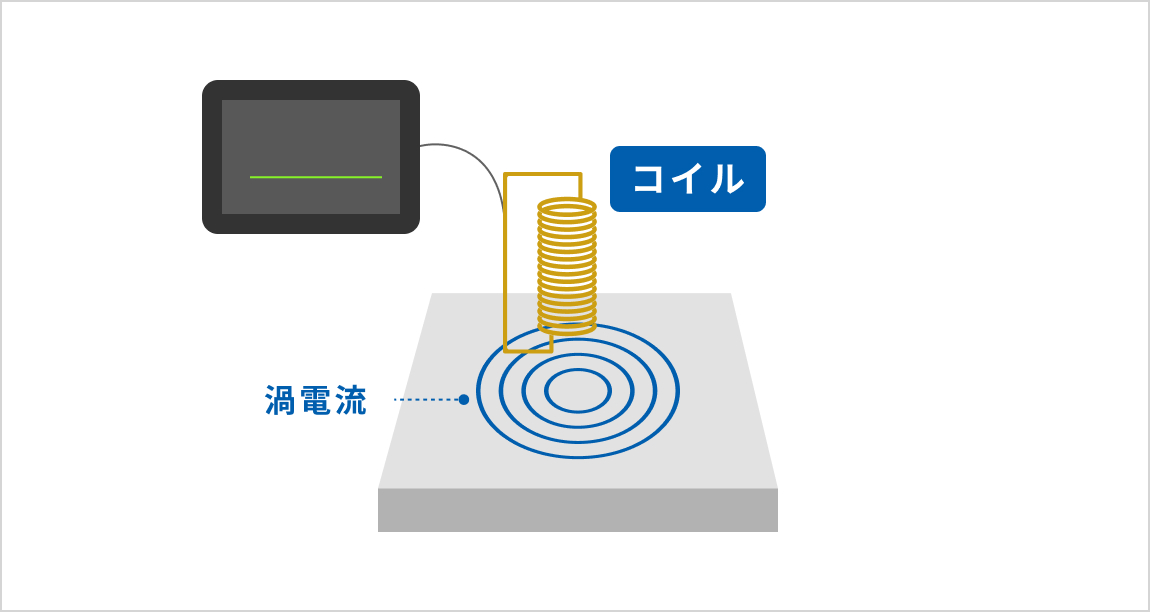

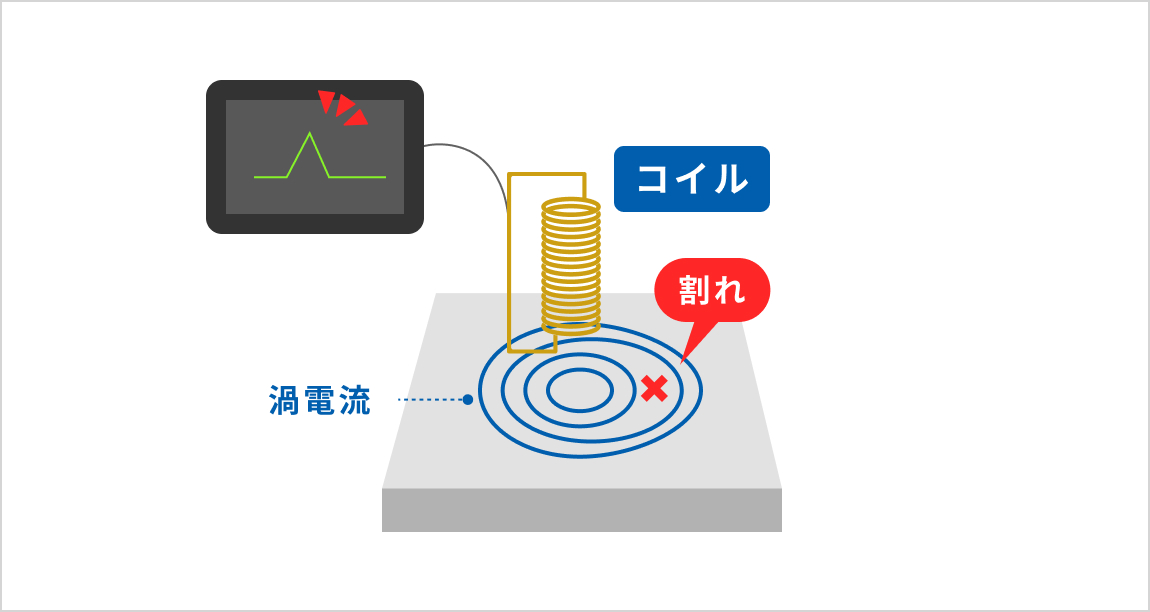

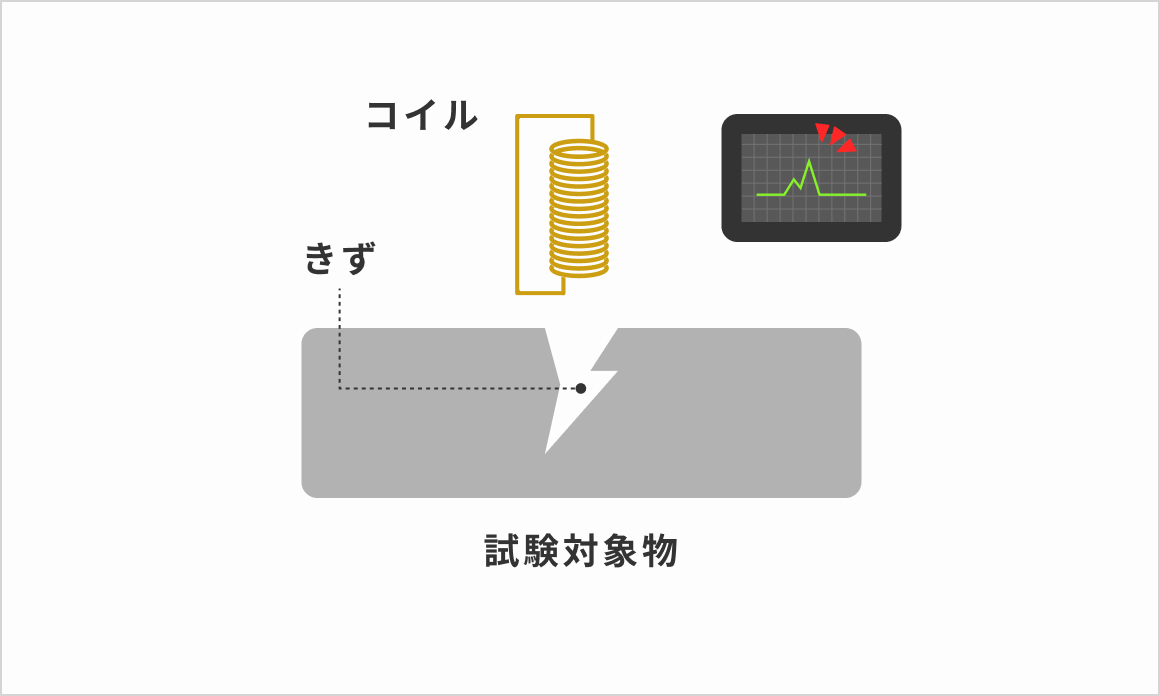

渦電流探傷試験とは、コイルを用いた電磁誘導現象を利用して試験体の表面に開口したきずの有無を確認する手法です。渦流探傷装置を導入して、自動検査・大量検査することが可能です。

渦電流探傷試験がよくわかる講座を見る

• 貫通ECTシステム

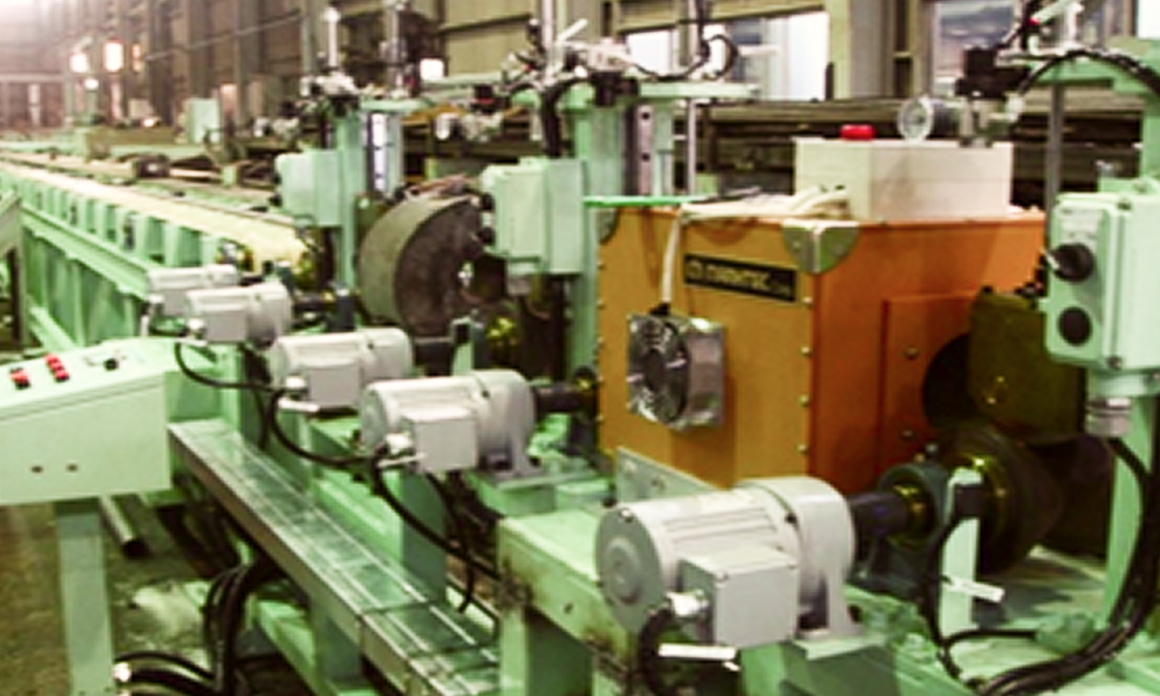

貫通渦流探傷システム

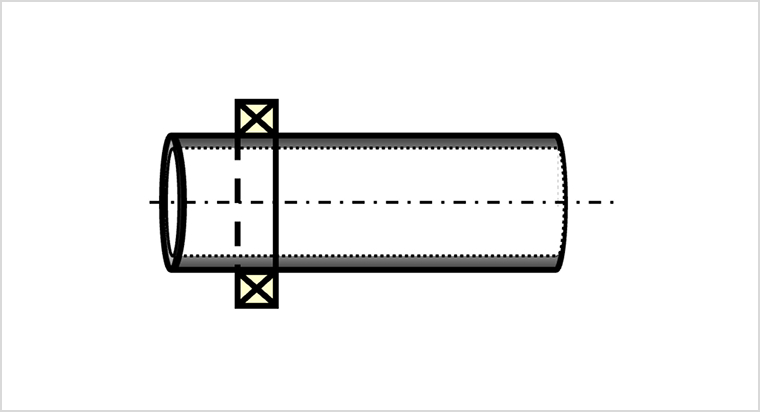

線材やパイプなどの単純形状に対して適用される渦電流探傷装置になります。周方向（T方向）の欠陥を検出することが可能です。

特徴

• 渦電流を用いた自動探傷装置であるため、表面欠陥を高速で探傷できます。
• 対象材に管理ナンバーまたはNGのマーキングを行います。（オプション）
• お客様の生産ラインに合わせた自動探傷システムの設計製作が可能です。

用途

• 鋼管外表面のきず検査

• パイプECTシステム（L）

パイプ端部渦流探傷システム(L)

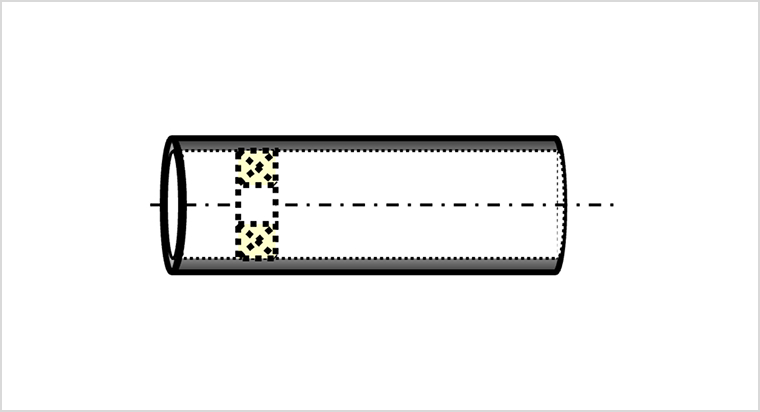

当社独自のプローブを用いて、パイプ端部の軸方向（L方向）の欠陥を検出する際にご提案する渦電流探傷装置になります。

特徴

• 当社独自のシータプローブを採用し、高いリフトオフによる高性能な検査を実現。
• 鋼管（回転周速度：60m/min）の高速探傷を実現。
• 不合格材にはペイントによるNGマーキングを行います。（オプション）
• お客様の生産ラインに合わせた自動探傷システムの設計製作が可能です。

用途

• 鋼管端部のきず検査（L方向）

• エアーフロートプローブ式ECTシステム

エアーフロートプローブ式渦流探傷システム

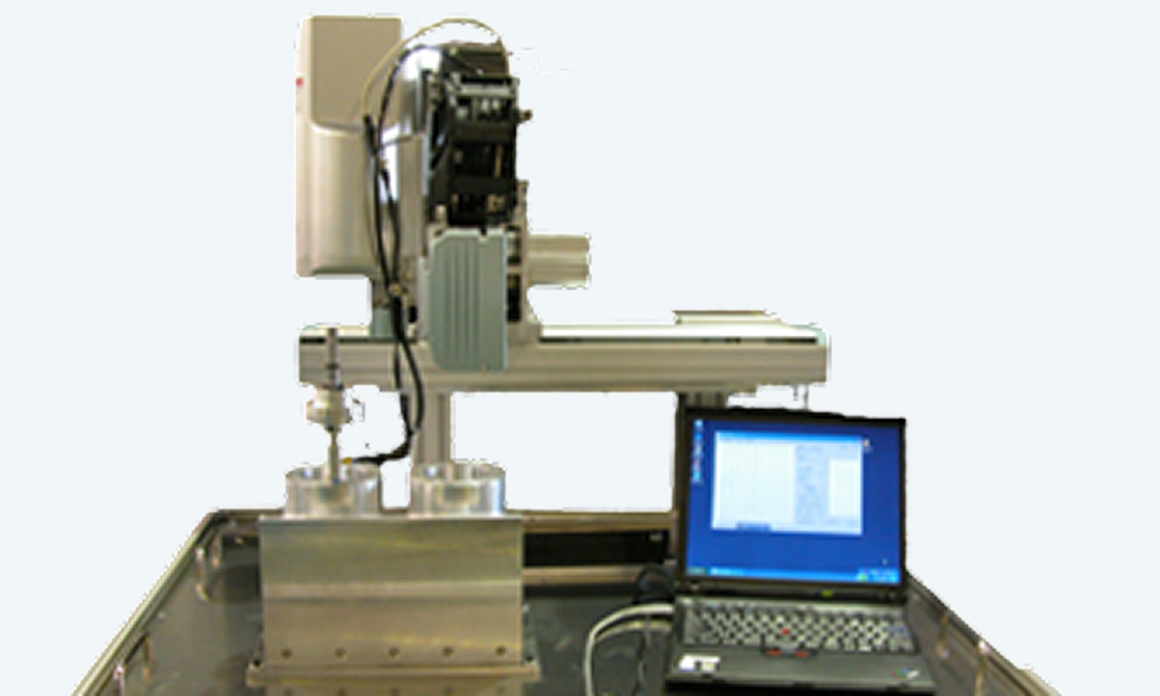

本エアーフロートプローブ®式渦流探傷システムは、特殊アタッチメントを採用することにより検出プローブをエアの圧力によって浮上させ、非接触・高精度追従を実現。

特徴

• 非接触なため、プローブは消耗しません。
• 全方向のきずを1つのプローブで検査する事が可能です。
• 不良製品にペイントによる識別マーキングを行います。（オプション）
• お客様の生産ラインに合わせた自動探傷システムの設計製作が可能。
