染色浸透探傷試験の試験方法

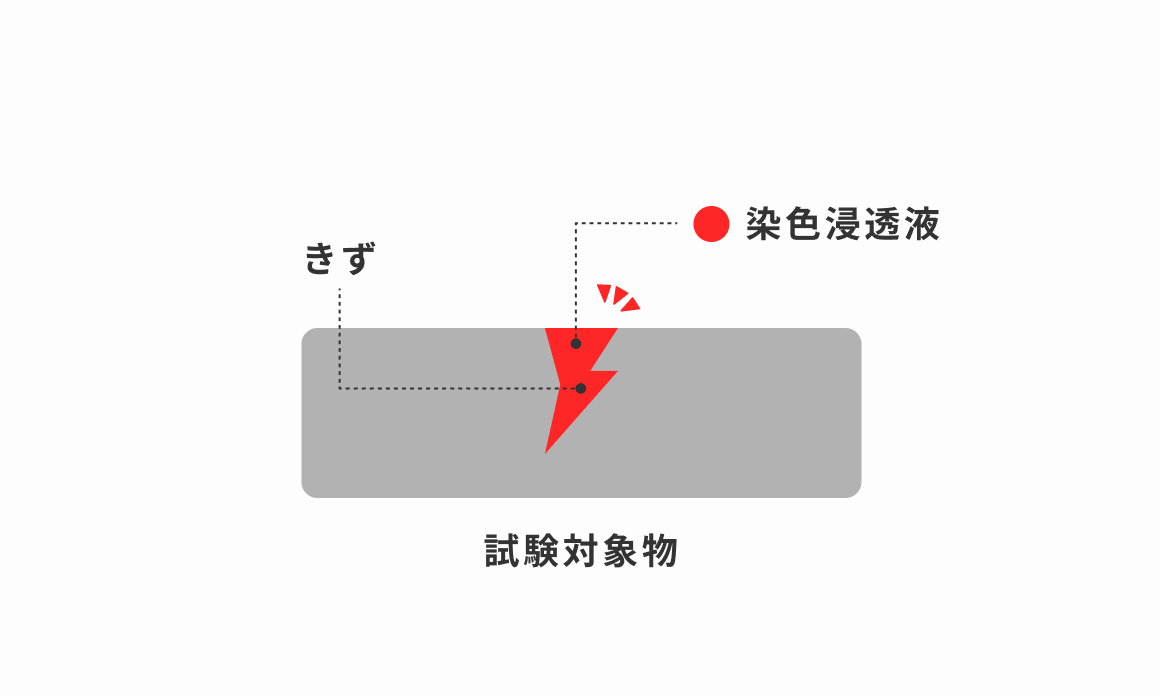

染色浸透探傷試験（染色PT、DPT）とは、試験体表面に開口している微細なきずに赤色の液体をしみこませ、それを拡大させて見つけ出す手法です。溶剤除去の場合、検査設備などは不要で、「浸透液」「現像剤」「洗浄剤/除去剤」の3液を用いることで試験することが可能です。
試験対象
- 金属・非金属
使用する製品
- 探傷剤
染色浸透探傷試験の特徴
feature
探傷剤で侵されないもの、吸湿性がないものであれば、金属・非金属でも探傷可能
feature
探傷剤が液体であるため、複雑な試験体でも適用が容易
feature
明るい場所であれば室内、屋外を問わず試験を実施可能
feature
溶剤除去の場合、設備を必要とせず、「浸透液」「現像剤」「洗浄剤/除去剤」の3液があれば試験可能
探傷フロー
染色浸透探傷試験は、一般的に以下の手順で試験を実施します。

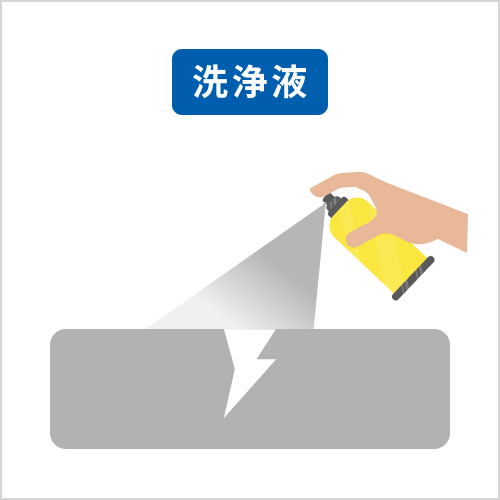

①前処理

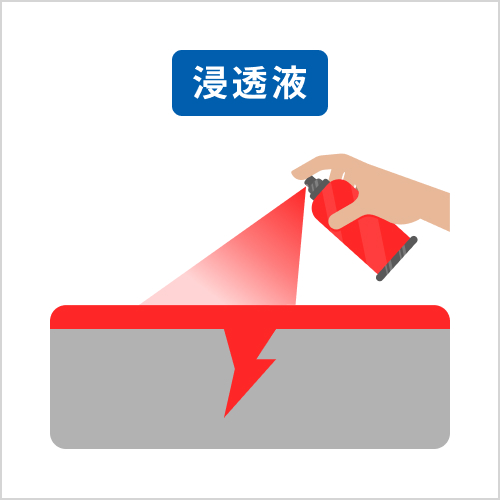

②浸透処理

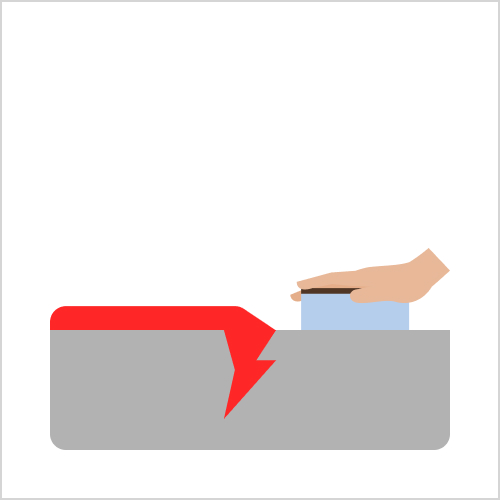

③除去処理

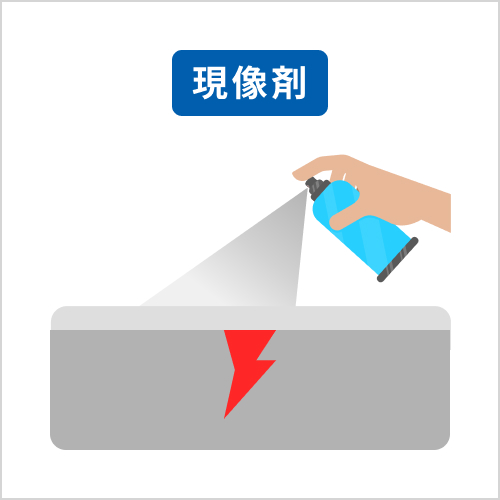

④現像処理

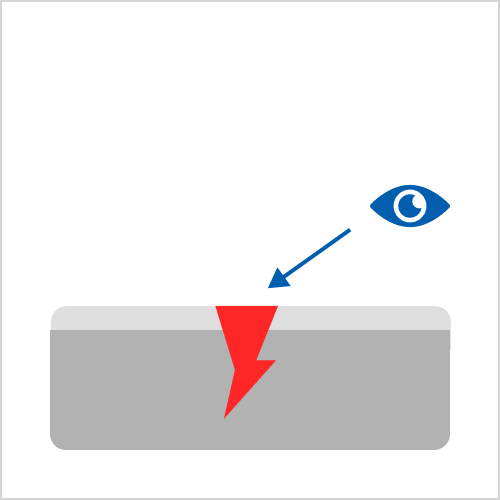

⑤観察
製品ラインナップ
染色浸透探傷試験で使用する製品は用途や材質に合わせて下記の3つのタイプからお選びいただけます。
標準タイプ
低ハロゲン・低イオウタイプ
非危険物タイプ
メソッド（洗浄方法） | 製品・組み合わせ | JIS適合 | ASME準拠 | 特徴 | |
|---|---|---|---|---|---|
方法C |
スーパーチェック UP-ST(J) | ○ | 鉄、非鉄金属のあらゆる材料の探傷に適する標準 タイプ。設備を必要とせず、大型構造物の部分探 傷や溶接部の探傷に最適。 | ||
スーパーチェック UR-ST | ○ | ||||
スーパーチェック UR-ST・M | |||||
スーパーチェック UD-ST | ○ | ||||
スーパーチェック UD-ST・V | ○ | ||||
方法A |
スーパーチェック P-GⅢ（EXP) | 非金属の素材、セラミックスおよび大型試験品の 探傷に適した水洗性探傷剤。 | |||
スーパーチェック UD-ST | ○ | ||||
スーパーチェック P-GⅢ-NII | スラブ、大型試験品および小物量産品の探傷に適した水洗性探傷剤。形状が複雑な部品の探傷 にも適用可能。 | ||||
スーパーチェック UD-ST | ○ | ||||
スーパーチェック UD-ST・V | ○ | ||||
方法C |
エコチェック EP-ST(J) | ○ | 金属、非金属等あらゆる材料の探傷に適した生物や環境にやさしい標準タイプのエコ探傷剤。 | ||
エコチェック ER-ST | ○ | ||||
エコチェック ED-ST | ○ | ||||
方法A 水洗 |
エコチェック EP-W(J) | ○ | 天然原料と化粧品原料から生まれた、生物や環境 にやさしいエコタイプの水洗性探傷剤。 | ||
エコチェック ED-ST | ○ | ||||
メソッド（洗浄方法） | 製品・組み合わせ | JIS適合 | ASME準拠 | 特徴 | |
|---|---|---|---|---|---|
方法C |
スーパーチェック UP-T(J) | ○ | ○ | ステンレス鋼、チタン合金、ニッケル合金の大型 部品、表面の粗いものの探傷に適した低ハロゲン・ 低イオウの探傷剤。 | |
スーパーチェック UR-T | ○ | ○ | |||
スーパーチェック UR-T・M | ○ | ○ | |||
スーパーチェック UD-T | ○ | ○ | |||
スーパーチェック UD-T・V | ○ | ○ | |||
方法A |
スーパーチェック UP-GⅢ・T（J） | ○ | ○ | ステンレス鋼、チタン合金、ニッケル合金の大型部品、表面の粗いものの探傷に適した低ハロゲン・低イオウの探傷剤。
| |
スーパーチェック AS-T | ○ | ○ | |||
スーパーチェック UD-T | ○ | ○ | |||
スーパーチェック UD-T-V | ○ | ○ | |||
方法C 溶剤除去 |
エコチェック EP-T(J) | ○ | ○ | ステンレス鋼、チタン合金、ニッケル合金の探傷に適した低ハロゲン、低イオウの探傷剤。生物や環境にやさしいエコタイプ。 | |
エコチェック ER-T | ○ | ○ | |||
エコチェック ED-T | ○ | ○ | |||
エコチェック ED-T-V | ○ | ○ | |||
メソッド（洗浄方法） | 製品・組み合わせ | JIS適合 | ASME準拠 | 特徴 | |
|---|---|---|---|---|---|
方法C |
スーパーチェックUP-NU-H | ○ | 消防法の対象とならない非危険物であり、不燃性で溶剤除去タイプの探傷剤※。 | ||
スーパーチェックUP-NU-H | ○ | ||||
スーパーチェックUP-NU-H | ○ | ||||
方法A 水洗 |
スーパーチェック P-LK | スラブや大萱試験品の探傷に適した不燃性の水洗性探傷剤。形状が複雑部品にも適用可能。 | |||
スーパーチェック UP-GⅢ・W | |||||
スーパーチェック D-LW | |||||
スーパーチェック D-LW-K | |||||
スーパーチェック D-LW-N | |||||
※ 本探傷剤は、方法 A：水洗にて使用することも可能。 その際の洗浄剤／除去剤は、AS-T をご使用ください。
染色浸透探傷剤の製品情報は
カタログからもご確認いただけます。
製品詳細
- 染色浸透液
- 洗浄剤/除去剤
- 現像剤

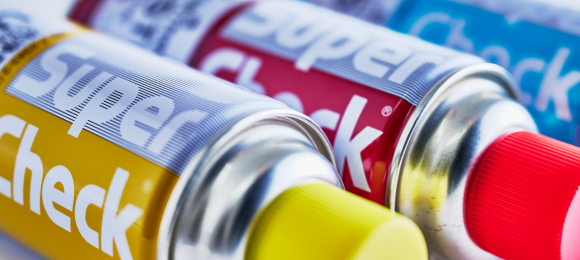

スーパーチェック
マークテックの染色浸透探傷剤は、「スーパーチェック」の製品名で親しまれています。用途・目的に応じて、エアゾール・缶入りの製品などをご用意しております。
- 染色浸透液
- 洗浄剤/除去剤
- 現像剤

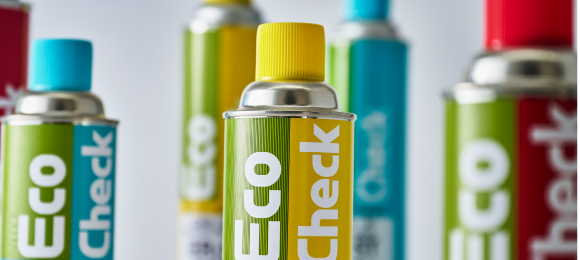

エコチェック
エコチェックは、当社独自のエココンセプトをもとに、人や環境への安全性を追求し、天然原料・化粧品原料を主成分として使用した染色浸透探傷剤です。
関連製品
浸透探傷試験の試験片
探傷剤を選定する際の性能比較、使用中の探傷剤の性能点検（新液と使用中の液を比較）などの用途で使用されます。
