刻印機の概要
ワーク表面にスタイラス等で打刻して文字などを刻印して、消えない印字が可能です。エアーペン式、電磁式、リボルビング式など、さまざまな種類の刻印方法あります。
印字対象例
- 鉄板
- パイプ
- 自動車部品
- その他金属部品
刻印機の特徴
feature
ワーク表面にスタイラス等で打刻して文字や記号などを刻印することができる装置
feature
上位システムと通信をすることで、オンライン刻印（自動刻印）をすることが可能
feature
対象物の表面を打刻するため、消えない刻印をすることができる
ご提案装置例
特注刻印システム
お客様のご要望をヒアリングの上、最適な刻印システムをご提案することが可能です。
刻印シーン・刻印サンプル
特注刻印装置の仕様例
対象鋼板
| 寸法 | 長さ：2,40～25,000mm 板幅：1,000～4,600mm 板厚：4.5～50.0mm |
|---|---|
| 温度 | MAX 350℃ |
| 表面 | 乾燥状態、黒皮、ミルスケールあり |
| 曲がり | 上反り100mm、下反り50mm |
| パスライン | FL +800mm |
搬送
| 搬送方法 | ローラーテーブル |
|---|---|
| 通板基準 | テーブルロールエッジ基準（内側に5～35mm） |
刻印仕様

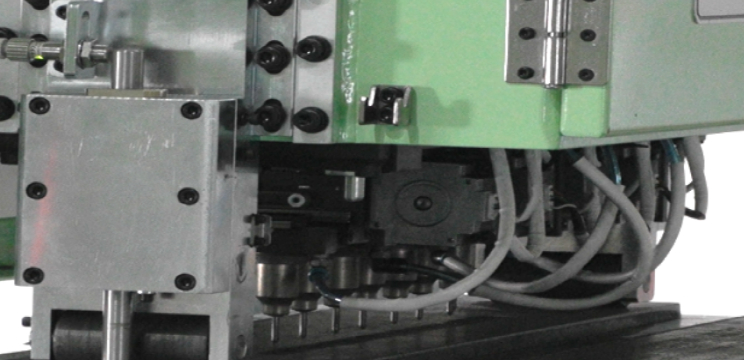

| 印字方式 | エアーペン式ドット刻印 ローストレスタイプ（先端120度） |
|---|---|
| 刻印深さ | 0.1 ～ 0.2mm程度 |
| 刻印仕様 | 行数：MAX3桁刻印 文字桁数：24文字/行（ヘッド移動によりMAX50文字/行） 刻印時間：約1秒/文字（刻印文字によって異なる） |
| 刻印強度 | MAX120kg/m㎡（HRC40相当） |

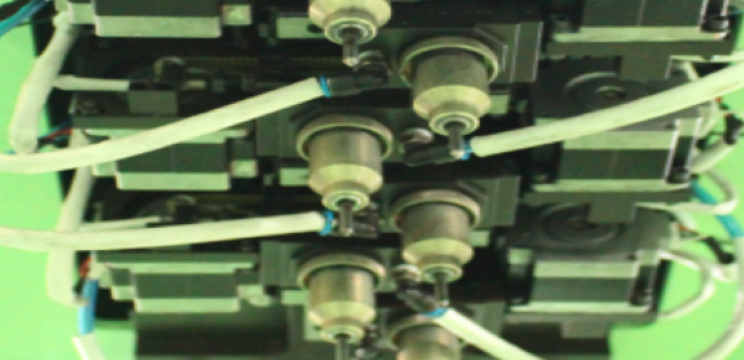

| 刻印ピンと刻印文字 | 刻印ヘッドは6ピンを搭載、各ピンは4文字ずつ刻印し、24文字を刻印する。 50文字の刻印時はヘッド全体を移動し、最後のピンが６文字の刻印してMAXの50文字を刻印する。 |

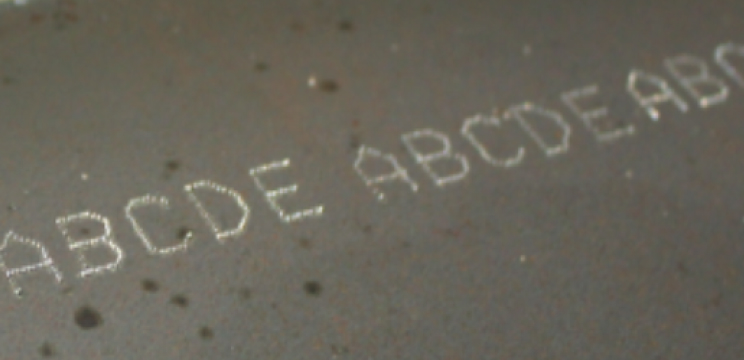

| 文字大きさ | 英数字 高さ：約8mm 幅：約6mm（文字間ピッチ14mm） 特殊検印（社章） 高さ：約10mm 幅：約12mm（文字間ピッチ14mm 特殊検印（船級マーク） 高さ：約10mm 幅：約12mm（文字間ピッチ14mm |
| 文字種類 | 数字：0～9（10種類） 英字：A～Z、a～b（52種類） 記号：＋ － ＊ ÷ ＝ ／ （ ）＜＞[ ] ： ， ． ＊ ＃ ”。(19種類) 特殊記号：MAX100件 |
| 刻印位置精度 | 刻印位置精度：幅方向±10mm、長さ方向±10mm ※位置ずれに対するヘッドの補正なし 刻印位置精度は鋼板の停止精度に準ずる |
| 刻印位置/方向 | X：鋼板側面基準端からの書き出し位置 Y：鋼板TOP端面からの書き出し位置（搬送装置側で鋼板を停止） 刻印範囲：約400mm（幅）×35mm（高さ） ※刻印位置Y方向は搬送側で停止位置の制御をお願いします。 |
