製品説明

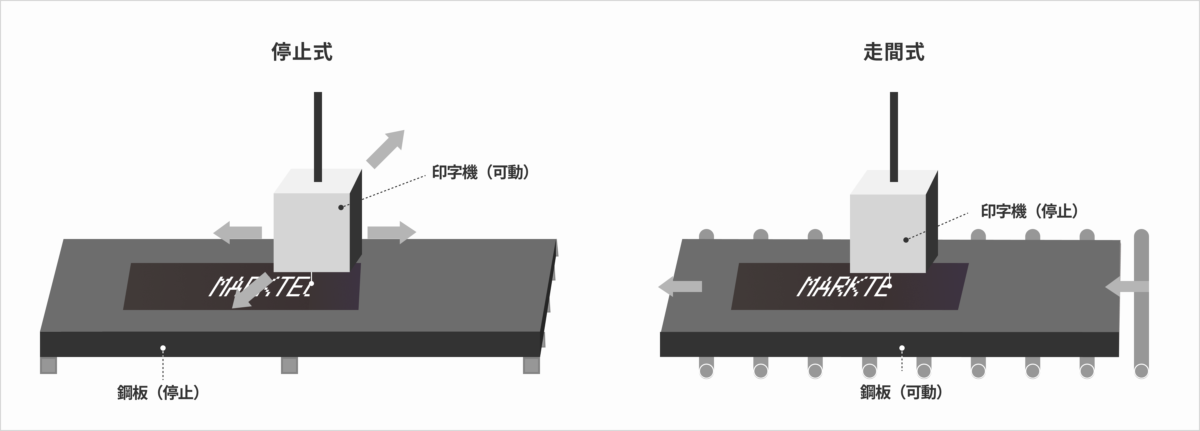

鋼板向け特注印字装置は静止した鋼板上を印字機が移動して印字を行う「停止式」と鋼板の高速走行中に印字を行う「走間式」があります。いずれも鋼板メーカー様向けに特化した特注印字装置をご提案することが可能です。

鋼板向け特注印字装置の特徴

停止式の特徴

feature

静止した鋼板上を印字機が移動して印字するため、精度の高い印字が行えます。

feature

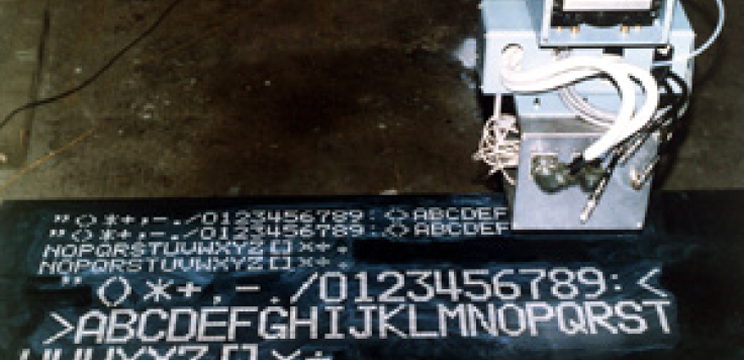

34ドットマトリックスによる緻密な特殊フォント・マークを最大999種登録可能。

走間式の特徴

feature

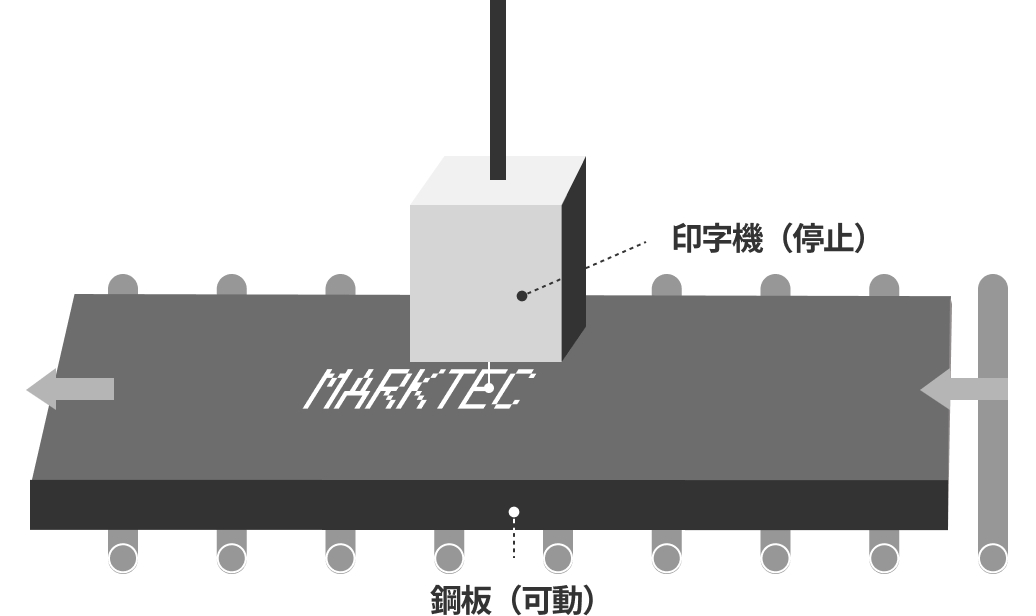

鋼板の高速走行中に印字を行うため、効率的な印字が行えます。

feature

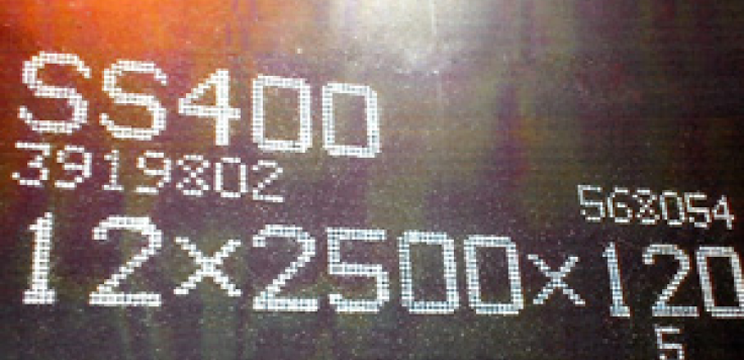

36ドットマトリックスによる緻密な特殊フォント・マークを最大999種登録可能。

製品仕様

	停止式	走間式
装置イメージ
場所	厚板精整ライン・ローラーテーブル上部	厚板精整ライン・ローラーテーブル上部
対象製品	厚鋼板	厚鋼板（ラインスピード：最大120m/分）
印字条件	鋼板表面状態：乾燥状態（スケール・油分・水濡れなきこと）鋼板温度：300℃以下	鋼板表面状態　：乾燥状態（スケール・油分・水濡れなきこと）鋼板温度　　　：300℃以下鋼板平坦度　　：－5～＋50mm以内鋼板先端曲がり：最大±100mm
搬送仕様	印字方式：ペイントドット・スプレー方式ドット構成：34ドットマトリックスドット径・ピッチ：5mm 文字種類：数字、英字、記号、特殊フォント・マーク	印字方式：ペイントドット・スプレー方式ドット構成：36ドット/印字ヘッド×4ヘッド×2式ドット径・ピッチ：5mm 文字種類：数字、英字、記号、特殊フォント・マーク
印字仕様	印字機印字ヘッド（34ドット）、印字機ケース、ノズル洗浄機構、他ポンプユニットペイント用ポンプ、洗浄剤用ポンプ各1台印字制御盤印字コントローラー（PC）、シーケンサー（PLC）印字ドライバー盤、サーボドライバー盤架台・駆動装置門型架台、印字機横行（X軸）駆動装置、走行（Y軸）駆動装置、昇降（Z軸）駆動装置、旋回（W軸）駆動装置	印字機印字ヘッド（36ドット×4式）、印字機ケース、ノズル洗浄機構、他ポンプユニットペイント用ポンプ、洗浄剤用ポンプ各2台印字制御盤印字コントローラー（PC）、シーケンサー（PLC）印字ドライバー盤、サーボドライバー盤主操作盤デスク型架台・駆動装置門型架台、印字機横行（X軸）駆動装置、印字機昇降（Z軸）駆動装置
