製品説明
マークテックのペイントを使用した印字装置ペイントジェットプリンターは リーズナブルな価格で高品質な印字を実現。 必要な文字サイズに応じて、0型・1型・2型の中から 最適なモデルを選択いただけます。

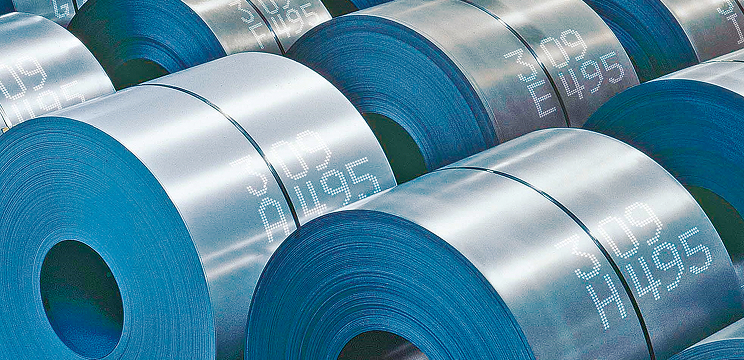

印字例
両方に対して印字することが可能

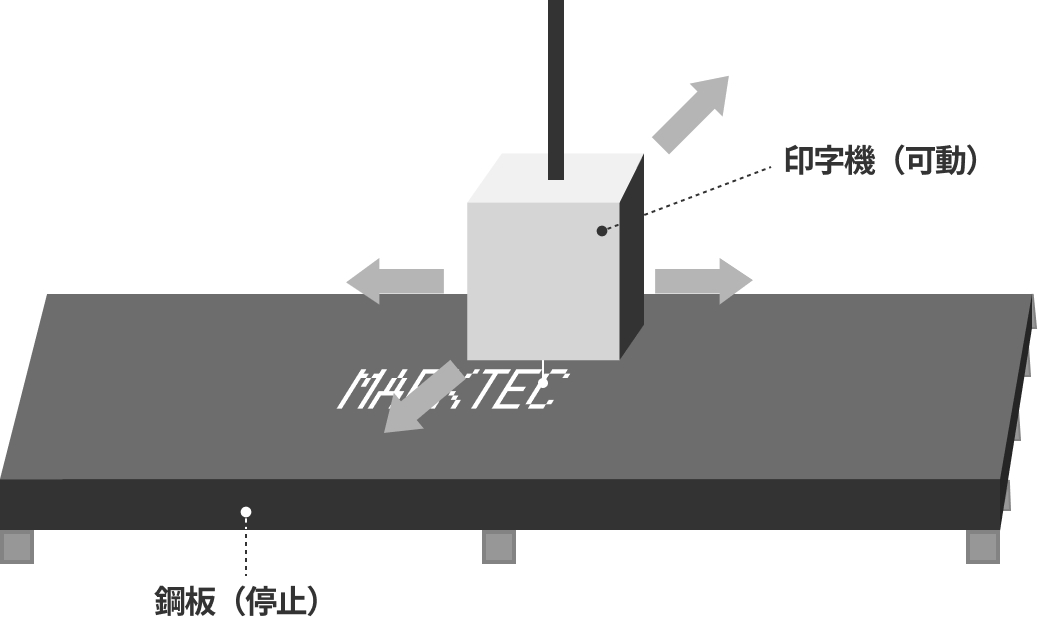

- 平面（板）
- 曲面（パイプ）

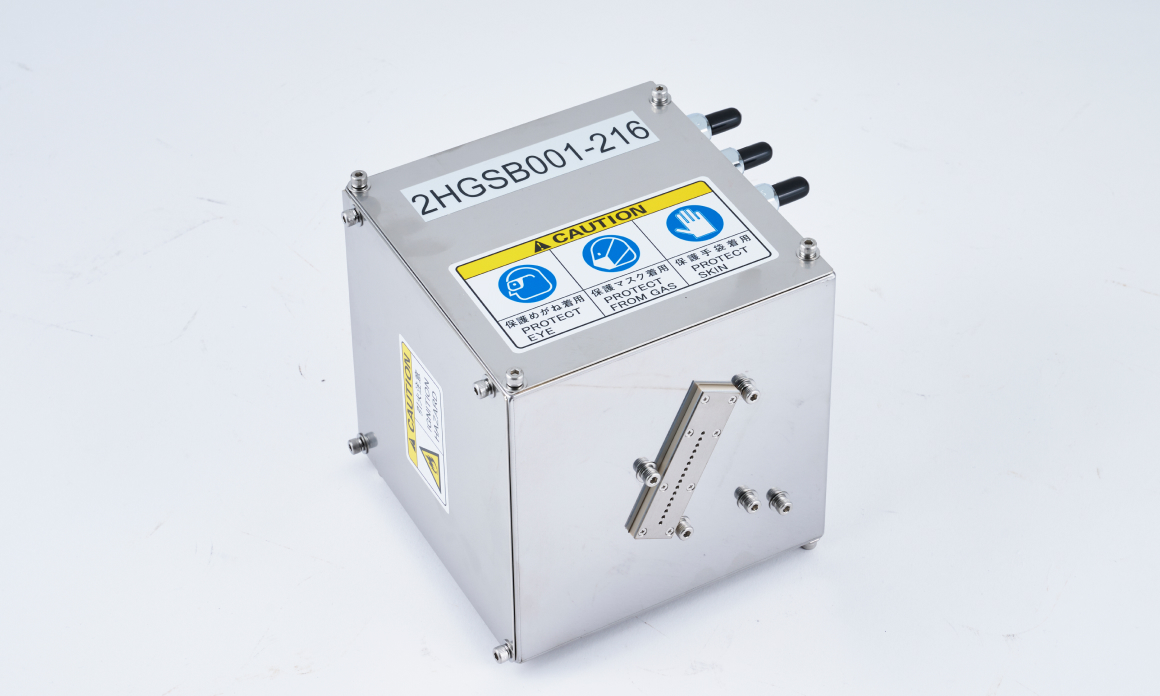

ペイントジェットプリンター PJ-1Bの特徴
feature

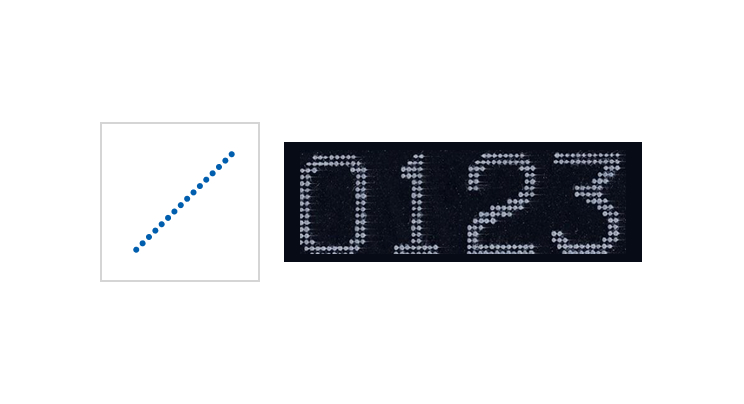

最大16ドットで形成する文字や記号などを印字することができる装置。
feature
上位システムと通信をすることで、オンライン印字（自動印字）をすることが可能
feature
必要な文字サイズに応じて、0型、1型、2型の中から適切な印字機を選択。
feature
お客様のご要望に応じて、文字サイズ（印字サイズ）の選択や特殊フォントの作成が可能。
文字サイズの選択
ノズル角度を変えた3種類の印字機を選択することにより、ご希望の文字サイズで印字することが可能です。

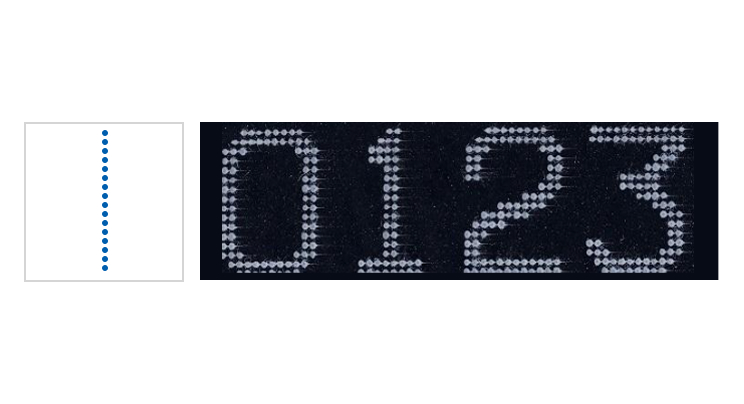

0型（90°）
最大文字サイズ（高さ x 幅）：48 x 54mm
1型（45°）
最大文字サイズ（高さ x 幅）：34 x 38mm

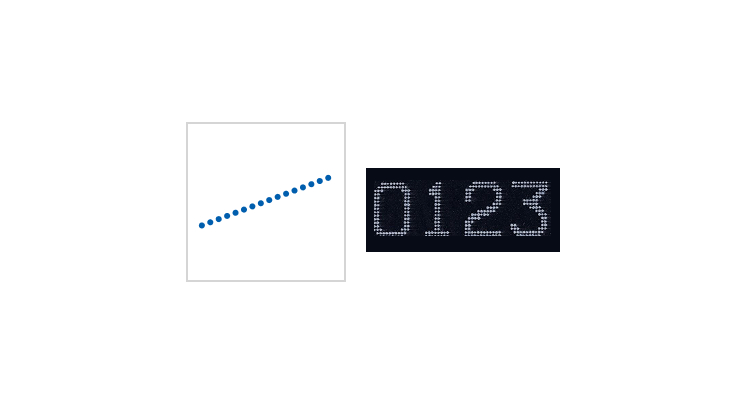

2型（26°）
最大文字サイズ（高さ x 幅）： 21 x 24mm
2次元バーコード印字機能（Data Matrixコード）
2次元バーコード印字機能が標準で実装しており、以下のような用途などでご活用いただけます。

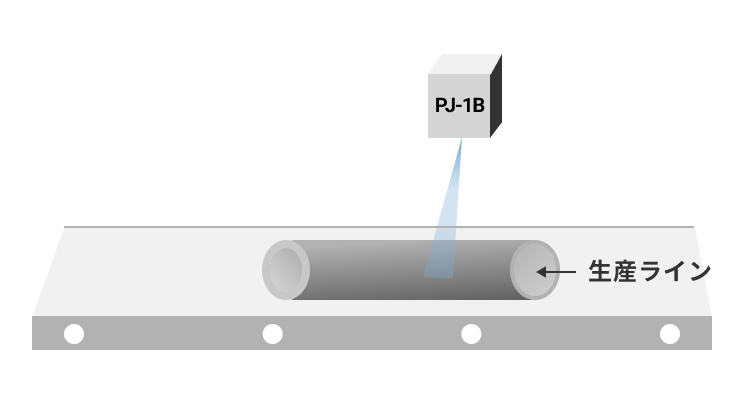

- ご利用工程例1
工程進捗管理
生産ラインから出てきた 製品にコードを印字

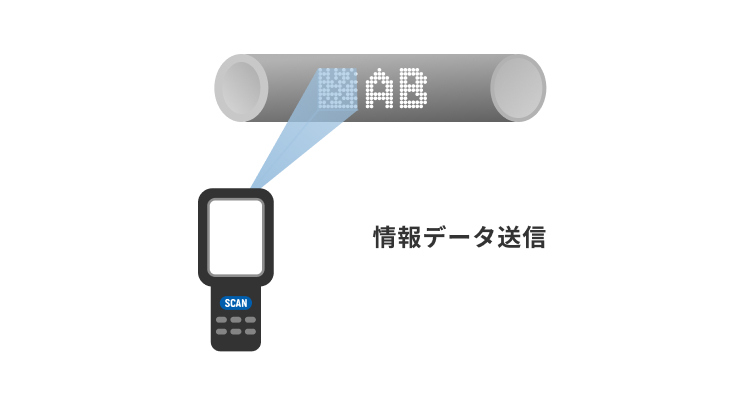

- ご利用工程例2
在庫管理
読取装置で コードを読み取り情報データを送信

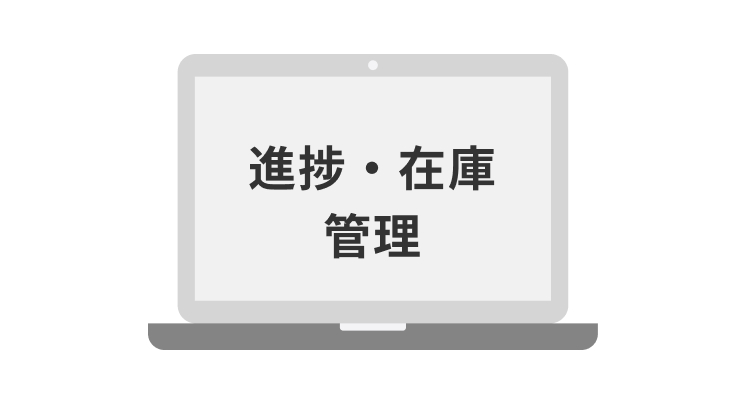

- ご利用工程例3
トレーサビリティ
進捗や在庫をパソコンで管理
ペイントジェットプリンターの構成と仕様

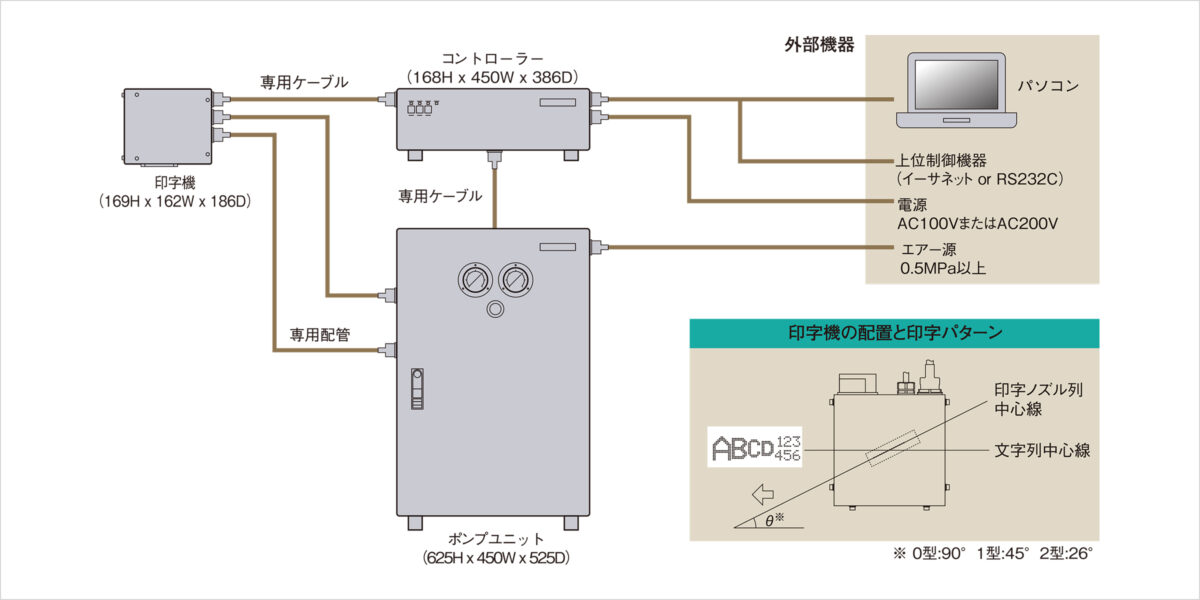

装置の接続及び配置
製品仕様
| 型式 | PJ-1B-0 | PJ-1B-1 | PJ-1B-2 |
|---|---|---|---|
| 文字の種類 | 数字：10種類／英字：26種類／記号：27種類／特殊文字：100種類（登録可） | ||
| 文字サイズ | 標準文字（高さ×幅mm） | ||
| 21×23（最小） | 15×17（最小） | 9×11（最小） | |
| 48×54（最大） | 34×38（最大） | 21×24（最大） | |
| 印字速度(標準文字) | 207mpm | 145mpm | 120mpm |
| 印字可能文字数 （ペイント：4L） | 約25万文字 （特大印字の場合） | 約35万文字
（特大印字の場合） | 約50万文字
（特大印字の場合） |
| 印字ヘッド仕様 | 印字ヘッド仕様 | ||
| 印字距離 | 20mm以下 | 20mm以下 | 10mm以下 |
| 通信I/F | RS232Cシリアル通信（19.2Kbps以下） | ||
| 電源 | AC100V（50/60Hz）、5A ・AC220V（50/60Hz）、2.3A | ||
| エアー源 | 0.5MPa以上 | ||
| 使用温度 | 常温（10～40℃）、結露無きこと | ||
